Peroperační využití ultrazvuku při penetrujícím kraniocerebrálním poranění – kazuistika

The perioperational use of ultrasound examination in penetrating brain injury. Case presentation

The objective of the paper:
Attracting the attention to usage of perioperative 2D ultra-sound in operative treatment of brain injuries.

Method:
In neurosurgery the two-dimensional (2D) perioperative ultrasound imaging of tumor lesions has been used for a long time. The case is presented, where perioperative 2D ultrasound imaging was succesfully used for localisation of a nail hidden in the opposite hemisphere. The technique of the examination didn´t differ from imaging of brain tumors. After performing craniotomy an ultrasound probe 4-7MHz was placed under aseptic conditions on the brain. Hyperechoic corpus was visualized at the depth of 2 cm. Following a short ultrasound navigation the foreign body was removed through a limited corticotomy.

Results:
In the postoperative course the clinical condition of the patient improved. Postoperative CT imaging shoved in the region of shoot canal posttraumatic changes only. Secondary complications such as brain abscess didn´t occur.

Conclusion:
In the presented case perioperative ultrasound proved to be an advantageous method of foreign body imaging in the injured brain tissue. Thanks to high-quality of imaging a removal of foreign body without additional com-plications was possible.

Key word:
Penetrating brain injury, foreign body, two-dimensional ultrasound.

Autoři: Michal Filip ¹; Petr Linzer ¹; Petr Čech ²
Působiště autorů: Neurochirurgické oddělení KNTB Zlín ¹; Neurochirurgická klinika FN Ostrava Poruba ²
Vyšlo v časopise: Úraz chir. 18., 2010, č.3

Souhrn

Cíl práce:
Upozornit na využití peroperačního 2D ultrazvuku u kraniocerebrálních poranění.

Materiál a metoda:
Dvojrozměrné ultrazvukové vyšetření se dlouhodobě využívá v peroperačním zobrazování v neurochirurgii při plánovaných operacích k detekci tumorózních lézí. V naší kazuistice popisujeme využití pooperačního 2D zobrazení při zastřelu hřebíkem do dutiny lební, který zůstal umístěn v protilehlé mozkové hemisféře. Technika zobrazení byla stejná jako u zobrazení tumorózních lézí. Po provedení kraniekomie byla přiložena sterilně na mozkovou tkáň konvexitání sonda o frekvenci 4-7 MHz. Pod kraniotomií v hloubce 2 cm se ukázal hyperechogenní obraz tělesa. Po krátké navigaci přístupové cesty ultrazvukem bylo těleso bez komplikací odstraněno z malé kortikotomie.

Výsledek:
V pooperačním průběhu došlo ke klinickému zlepšení operovaného. Pooperační zobrazovací metody ukázaly pouze potraumatické změny v místě vstřelu a střelného kanálu. Nedošlo k sekundárním komplikacím jako je např. absces mozku.

Závěr:
V našem případě se peroperační ultrazvuk ukázal jako užitečný pomocník při znázornění cizího tělesa v poškozené mozkové tkáni. Díky kvalitě zobrazení bylo možno těleso odstranit bez sekundárních komplikací.

Klíčová slova:
Penetrující kraniocerebrální poranění, cizí těleso, 2D peroperační ultrazvuk.

Úvod

Peroperační ultrazvuk se v neurochirurgii používá více než 45 let [7, 8, 10, 12, 14].

Díky technickému pokroku ultrazvukové diagnostiky došlo k renesanci 2D peroperačního ultrazvukového vyšetření v různých modech (B-mod, vysokoenergetický mod atd.).

Ultrazvukový duplexní přístroj zobrazuje mozkovou tkáň v reálném čase, čímž nabízí neurochirurgům na operačním sále několik výhod.

Při vyšetření se ultrazvukové vlnění u některých mozkových lézí (tumory, kostní úlomky, kovové předměty) odráží a vzniká dobře čitelný hyperechogenní obraz útvaru v reálném čase [2, 3, 11, 13]. Díky tomu je možnost určení nejvýhodnější přístupové cesty k patologické lézi nebo její korekci během operace s kontrolou radikality odstranění. Nejčastější penetrující poranění mozku jsou střelná poranění (kulkou, projektilem nebo jiným předmětem). V našem sdělení referujeme o zástřelu lebeční dutiny pomocí pistole na nastřelování hřebíků s primárním těžkým poraněním mozkové tkáně. Při akutním operačním řešení tohoto typu poranění jsme zkusili k lokalizaci odstranění cizího tělesa (hřebík v protilehlé mozkové hemisféře) využít výhod 2D ultrazvukové vyšetření v B modu s konvexitární sondou o frekvenci 4–7 MHz. Postupovali jsme stejně jako u peroperačního zobrazení jiných mozkových lézí. Cizí těleso odráželo ultrazvukové vlnění a vytvořilo hyperechogenní obraz. Díky tomu bylo během operace dobře lokalizovatelné pro navigaci přístupové cesty s následným odstraněním.

Kazuistika

Ve večerních hodinách byl na urgentní příjem dovezen mladý muž, který se postřelil pistolí na nastřelování zednických hřebíků. Při přijetí na oddělení ARO podle neurologického nálezu byl v hlubokém bezvědomí se zachovalými kmenovými reflexy, bez reakce na slovní či algický podnět. V oblasti pravé čelní krajiny byl nalezen zástřel, z kterého prosakovala krev, rozdrcená mozková tkáň a kostěné úlomky, šupiny spánkové kosti. Provedeno RTG lbi s nálezem cizího tělesa v levé polovině lbi (obr. 1).

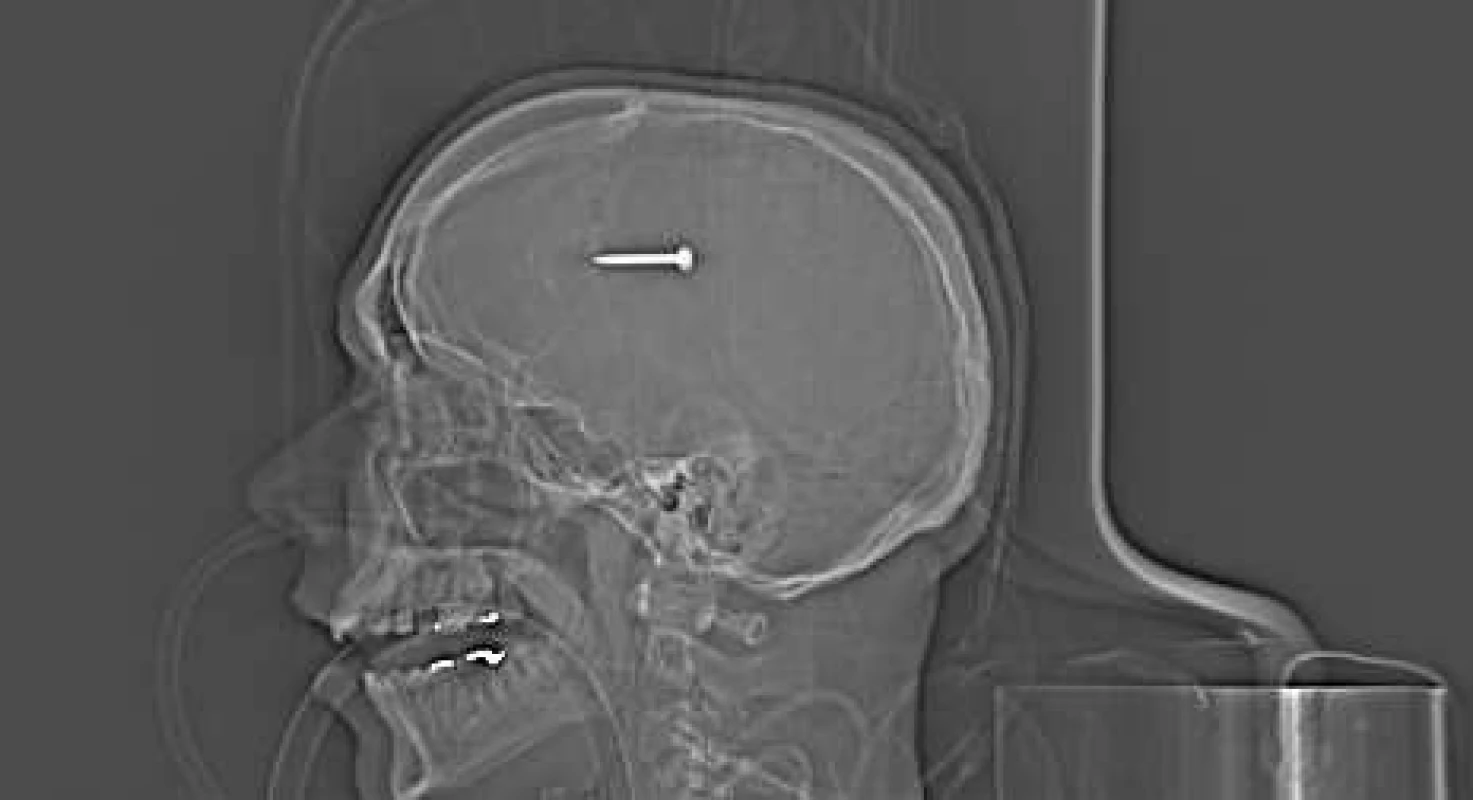

**Obr. 1. Poúrazové RTG lbi s cizím tělesem (hřebík)**

Doplněno akutní CT s nálezem zástřelu cizím tělesem (hřebík) jdoucím z pravého čelního laloku pronikajícího přes obě postranní komory do levého čelního laloku (obr. 2). Střelný kanál byl prokrvácen, pravá hemisféra v okolí částečně dilacerovaná a edematózní. Hřebík byl umístěn zhruba 2 cm od povrchu levé hemisféry. V krevních koagulech na CT obraze byl špatně detekovatelný (obr. 3).

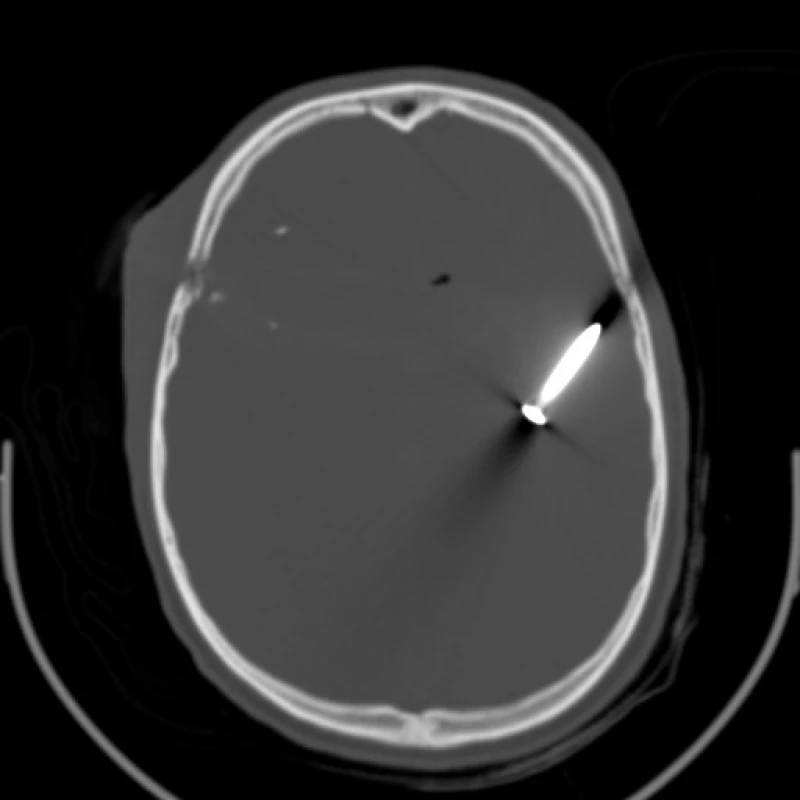

**Obr. 2. Poúrazové CT- kostní okno: vstřel v kalvě frontálně vpravo, cizí těleso v levé polovině krania**

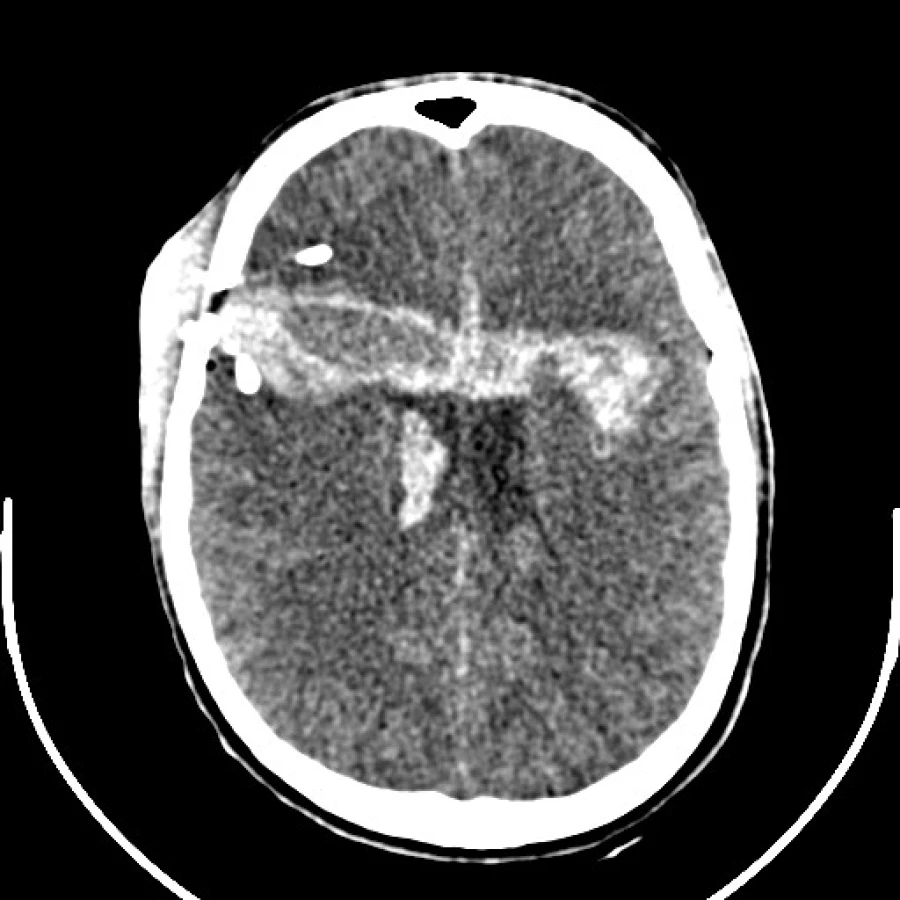

**Obr. 3. Poúrazové CT nativně: vstřel v pravé frontální krajině s úlomky kostní tkáně, cizí těleso v levém frontálním laloku v hematomu špatně rozlišitelné**

Pacient po krátké přípravě byl převezen na neurochirurgický operační sál. Zde jsme zprava provedli kraniektomii kolem místa vstřelu, odsáli krevní koagula, odstranili kostní úlomky a provedli zevní dekompresi vzhledem k dilacerované, edematozní mozkové tkáni. Poté dle CT scanů jsme zleva provedli frontální kraniektomii. Po otevření pleny jsme našli zdánlivě neporušenou mozkovou tkáň. Pomocí konvexitární sondy o frekvenci 4–7 MHz, podobně jako u lokalizace tumorů, jsme si navigovali nejbezpečnější přístupovou cestu k cizímu tělesu tak, abychom šetřili motorickou kůru ve frontálním laloku. Těleso bylo uloženo přesně v místě kraniotomie 2 cm pod povrchem a dávalo dobře čitelný hyperechogenní obraz (obr. 4). Krátkou kortikotomií provedenou frontálně ve středním gyru jsme pronikli prvním pokusem k hřebíku, který jsme pod kontrolou 2D obrazu odstranili.

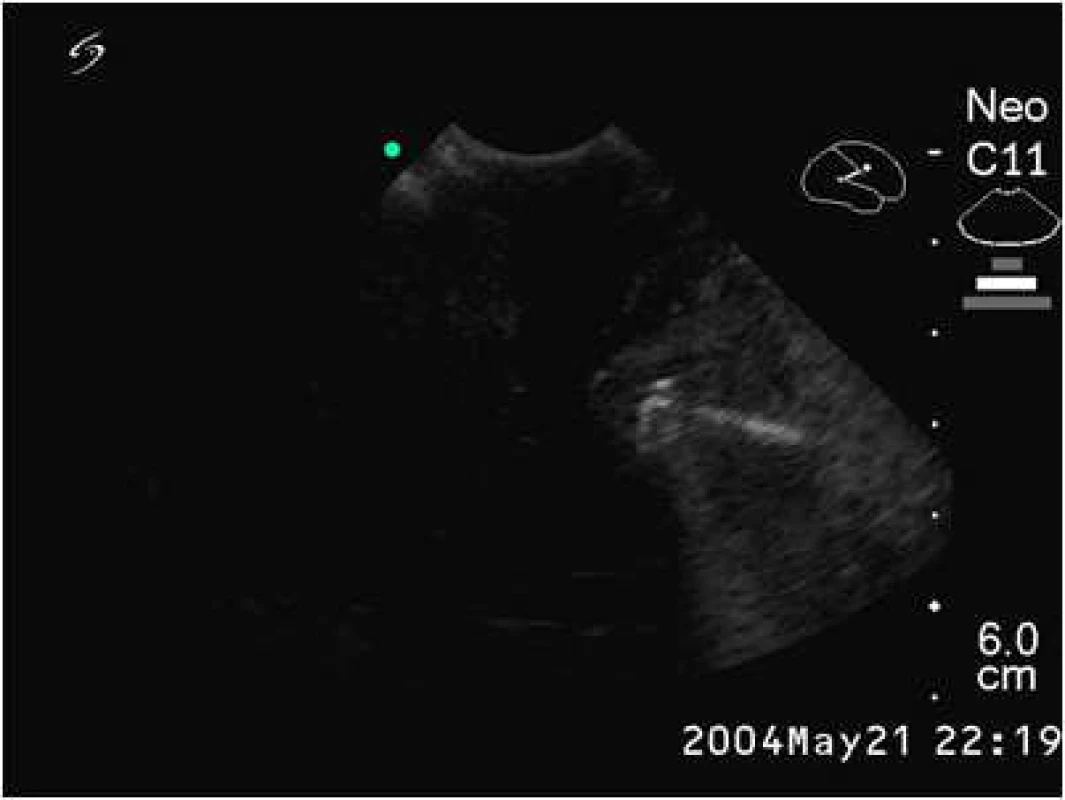

**Obr. 4. Peroperační 2D ultrazvuk: lokalizace cizího tělesa v levé hemisféře**

Po výkonu byl pacient přeložen na oddělení ARO, kde se postupně závažný stav stabilizoval. Kontrolní pooperační CT prokázalo odstranění cizího tělesa s pooperačními změnami hlavně v oblasti střelného kanálu vyplněného hemostyptickým materiálem (obr. 5 a, b). Nedošlo k žádným sekundárním komplikacím, jako jsou nová krvácení či ischemie v obou operovaných oblastech. Klinický stav se upravil do apalického syndromu. Po 4 měsících byla provedena v celkové anestesii plastika lbi.

**Obr. 5a: Pooperační CT horizontální řez: prokrvácený střelný kanál s hemostyptickým materiálem bez cizího tělesa v levé hemisféře**

**Obr. 5b: Pooperační CT koronární řez: prokrvácený střelný kanál s hemostyptickým materiálem bez cizího tělesa v levé hemisféře**

Diskuze

Penetrující poranění lbi a mozku se obvykle projeví primárním těžkým poškozením určité mozkové oblasti, jež je podobné kontuzi, ale může být i kombinací různých typů poranění.

Cizí tělesa jsou špatně detekovatelná i pod kontrolou operačního mikroskopu díky traumatickým změnám v mozkové tkáni. I pro zkušeného neurochirurga je obtížné intuitivně hledat cizí těleso podle předoperačních CT scanů. Navigační systémy, které jsou nyní hojně používány při plánovaných operacích, mají v akutní operativně omezené místo [4, 5, 6, 8]. Nevýhoda je časová prodleva se zavedením CT scanů do softwaru přístroje, nalezení vztažných bodů a práce pouze s předoperačním obrazem. Navigace může mít význam při odstraňování cizích těles, která nebyla odstraněna při první operaci.

Díky prudkému rozvoji peroperační ultrazvukové zobrazovací techniky a našich zkušenostech při operacích mozkových nádorů jsme využili dvojrozměrný ultrazvuk v B modu i u hledání cizího tělesa penetrujícího poranění mozku [2, 3, 4]. Plně se osvědčily všechny jeho přednosti, a to zobrazení v reálném čase, rychlost a opakovatelnost. Hřebík nebylo možno odstranit z místa vstřelu (penetrace do opačné hemisféry přes komorový systém). Díky našim zkušenostem s peroperačním ultrazvukovým zobrazováním jsme zvolili odstranění z malé druhostranné kranioektomie. Zde došlo k minimálnímu poškození mozkové tkáně, jak potvrdilo pooperační opakované CT vyšetření a postupná stabilizace s mírným zlepšením klinického stavu operovaného.

Závěr

Dvojrozměrné peroperační ultrazvukové vyšetření se ukázalo jako užitečný pomocník při lokalizaci cizího tělesa penetrujícího poranění mozku. V rukách zkušeného sonografisty významně přispělo k rychlosti a přesnosti ošetření bez zbytečného poškození okolní tkáně. Pacient díky tomu nebyl ohrožen sekundárními komplikacemi, jako je například absces mozku
