Moderní zobrazovací techniky pro antracyklinová cytostatika – literární přehled

Modern Imaging Techniques for Anthracycline Cytostatics – Review of the Literature

Anthracycline cytostatics can be observed at the level of organelles, cells and whole organisms due to their fluorescent properties. Imaging techniques based on detection of fluorescence can be used not only for observation of drug interaction with tumor cells, but also for targeting therapy of tumors with nanoparticles containing anthracycline cytostatics. Doxorubicin and daunorubicin, enclosed in liposomes, as representatives of nanoparticles suitable for targeted therapy, are used in clinical practice. The main advantage of liposomal drugs is to reduce the side effects due to differences in pharmacokinetics and distribution of the drug in the body. Due to the fact that all biological mechanisms of action of anthracycline drugs are not still fully understood, modern imaging techniques offer tool for in vivo studies of these mechanisms.

Key words:
nanomedicine – cytostatic agents – drug delivery systems – doxorubicin – liposomes

Autoři: I. Blažková ¹; M. Ryvolová ^1,2; S. Křížková ^1,2; E. Jílková ¹; P. Kopel ^1,2; T. Eckschlager ³; M. Stiborová ⁴; V. Adam ^1,2; R. Kizek ^1,2
Působiště autorů: Ústav chemie a biochemie, Agronomická fakulta Mendelovy univerzity v Brně2 CEITEC – Středoevropský technologický institut, VUT v Brně3 Klinika dětské hematologie a onkologie 2. LF UK a FN v Motole, Praha4 Katedra biochemie, Přírodovědecká fakulta UK v ¹
Vyšlo v časopise: Klin Onkol 2013; 26(4): 239-244
Kategorie: Přehledy

Souhrn

Antracyklinová cytostatika lze pozorovat na úrovni organel, buněk i celých organizmů díky jejich fluorescenčním vlastnostem. Zobrazovací techniky na bázi detekce fluorescence mohou být použity nejen pro pozorování interakce léčiva s nádorovými buňkami, ale také mohou sloužit pro cílení léčby nádorů nanočásticemi s obsahem antracyklinového cytostatika. V klinické praxi je využíván doxorubicin a daunorubicin uzavřený do lipozomů jako zástupce nanočástic vhodných pro cílenou léčbu. Hlavní výhodou lipozomálních preparátů je omezení nežádoucích účinků v důsledku rozdílné farmakokinetiky a distribuce léku v organizmu. Vzhledem k tomu, že stále nejsou prozkoumány všechny biologické mechanizmy účinku antracyklinových léčiv, nabízejí moderní zobrazovací techniky nástroj pro in vivo studium těchto mechanismů.

Klíčová slova:
nanomedicína – cytostatika – doprava léčiv – doxorubicin – lipozomy

Úvod

Nanomedicína je moderní obor zabývající se medicínskými aplikacemi nanotechnologií. Je založena na třech vzájemně se překrývajících oblastech, především na: 1. nanostrukturních materiálech s potenciálem pro konstrukci diagnostických nanosenzorů; 2. prostředcích pro cílenou distribuci léčiv a vývoji inteligentních léků; 3. molekulární medicíně a vývoji molekulárních strojů, které umožní rychlou diagnostiku následovanou odstraněním defektu (likvidací patogenu, opravou chromozomu, nanochirurgickými zákroky). Nejpropracovanější aplikace nanomedicíny je možné najít v oblastech diagnostických senzorů, zobrazovacích metod, v chirurgických oborech a farmakoterapii [1,2].

Klinicky ověřovaná léčiva na bázi nanotechnologií

V oblasti základního i aplikovaného výzkumu probíhá intenzivní vývoj nanoléčiv (léků enkapsulovaných v nanočásticích nebo absorbovaných na jejich povrchu). Převážně z technologických důvodů je nejrozšířenější enkapsulace léčiv v lipozomech. Autoři přehledového článku [3] uvádějí, že je k dispozici pět cytostatických preparátů na bázi lipozomů, z toho ve třech případech je účinnou látkou doxorubicin, v jednom daunorubicin a v jednom cytosin arabinosid. V České republice a na Slovensku jsou registrovány čtyři přípravky na bázi nanotechnologií, a to doxorubicin a cytarabin enkapsulované v lipozomech (Caelyx, Myocet a DepoCyte) a paclitaxel navázaný na albuminové nanočástice (Abraxane), viz údaje v databázích Státního ústavu pro kontrolu léčiv (www.sukl.cz) a Štátného ústavu pre kontrolu liečiv (www.sukl.sk). Další léčiva jsou ve fázi klinických studií, z toho je účinnou látkou doxorubicin, cisplatina a analog cis-platiny L‑ NDDP. Intenzivně se testují další cytostatické látky: paclitaxel, mitoxantron, vincristin, tretinoin, campthotecin, lurtotecan, vinorelbin, topotecan, annamycin, cytarabin a aktivní metabolit irinotecanu SN‑ 38. Kromě protinádorových léků jsou využívány i jiné lipozomální preparáty (lipozomální amfotericin B, mifamurtid, morfin k epidurální aplikaci nebo některé virové vakcíny) [3]. Dále je pod názvem Abraxane dostupný paclitaxel navázaný na albumin pomocí technologie NaB (Nanoparticle albumin‑bound technology). Tento lék je v některých státech registrován pro léčbu karcinomu prsu při selhání chemoterapie na bázi antracyklinů. Ve fázi klinických studií je preparát docetaxelu na bázi polymerních nanočástic (Genexol‑ PM) [4].

Nanočástice pro cílený transport doxorubicinu

Vzhledem k faktu, že doxorubicin patří mezi nejpoužívanější cytostatika (akutní myeloidní i lymfoidní leukemie, neuroblastom, Hodgkinův lymfom, karcinomy prsu, plic, močového měchýře a další) [5– 7], je upravován za využití nanotechnologií s cílem snížit toxické účinky. Je dobře známo, že použití doxorubicinu je limitováno jeho vysokou kardiotoxicitou. Při překročení kumulativní dávky, která je 400 mg/ m² (některé zdroje udávají i 450 mg/ m² [8] nebo 570 mg/ m² [9]), se výrazně zvyšuje riziko vzniku kardiomyopatie. Proto je při dosažení této kumulativní dávky nutné volit jinou, mnohdy méně efektivní léčbu [10– 12]. Jednou z možností snížení kardiotoxicity doxorubicinu jsou různé metody jeho cíleného transportu.

Enkapsulace doxorubicinu

Nově připravené nanomateriály umožnily zkoumání pasivní i aktivní cílené strategie využitelné pro léčbu nádorů [13– 15]. Specifické nosiče by měly dopravit léčivo do konkrétního místa působení, a zacílit tak léčbu jen na danou tkáň, soubor buněk, jednotlivou buňku či na buněčné kompartmenty [8,16]. Cílenou léčbou lze účinně omezit nežádoucí účinky terapie a potlačit některé ze známých mechanizmů rezistence nádorových buněk.

Lipozomální formy doxorubicinu

Mezi perspektivní lékové formy využitelné při řízeném uvolňování a cílené distribuci léčiv patří komplexy léčiv s polymery (obr. 1), jako jsou biologicky rozložitelné mikročástice, dendrimery, lipozomální lékové formy, nosiče na bázi bílkovin a další [9,10]. Lipozomy jsou váčky tvořené z dvojvrstvy složených lipidů (fosfolipidů), přičemž jejich polární část je orientována do vodné fáze. Mohou být jednovrstevné nebo vícevrstevné a jejich velikost se pohybuje od 400 nm do 2,5 µm [11]. Farmakokinetika a biodistribuce lipozomů závisí na jejich velikosti, náboji na povrchu a složení membrány [12]. Selektivitu lze zvýšit navázáním protilátek proti antigenu specifickému pro nádor nebo peptidů vážících se na nádorové endotelie na povrch lipozomů [17]. Lipozomy umožňují delší setrvání doxorubicinu v krevním oběhu, zlepšují jeho stabilitu a dostupnost pro nádorovou tkáň [18]. Lipozomální doxorubiciny dodávané pod firemním názvem Myocet a Doxil byly první nanočástice s cytostatiky schválené pro klinické účely. Tyto preparáty se liší přítomností polyetylenglykolové vrstvy (PEG) u Doxilu a fosfatidylcholinu z vaječného žloutku (EPC/ Chol) u Myocetu [3,19,20]. Z klinických studií vyplývá, že obě tato léčiva mají delší poločas cirkulace v krvi v porovnání s volnou látkou, přičemž Doxil jej má delší než Myocet. Srovnání volného doxorubicinu a Myocetu u pacientek s metastazujícím karcinomem prsu neprokázalo rozdíl v léčebných výsledcích. Přežití v prvním roce bylo 64 % ku 69 % a průměrné přežití bez progrese 3,8 ku 4,3 měsíce. Výhodou je nízký výskyt kardiotoxicity u Myocetu oproti volnému doxorubicinu (13 % v porovnání s 29 %) [3]. V současnosti jsou lipozomální cytostatika registrována pro léčbu Kaposiho sarkomu, karcinomu ovarií a prsu [4,21– 23].

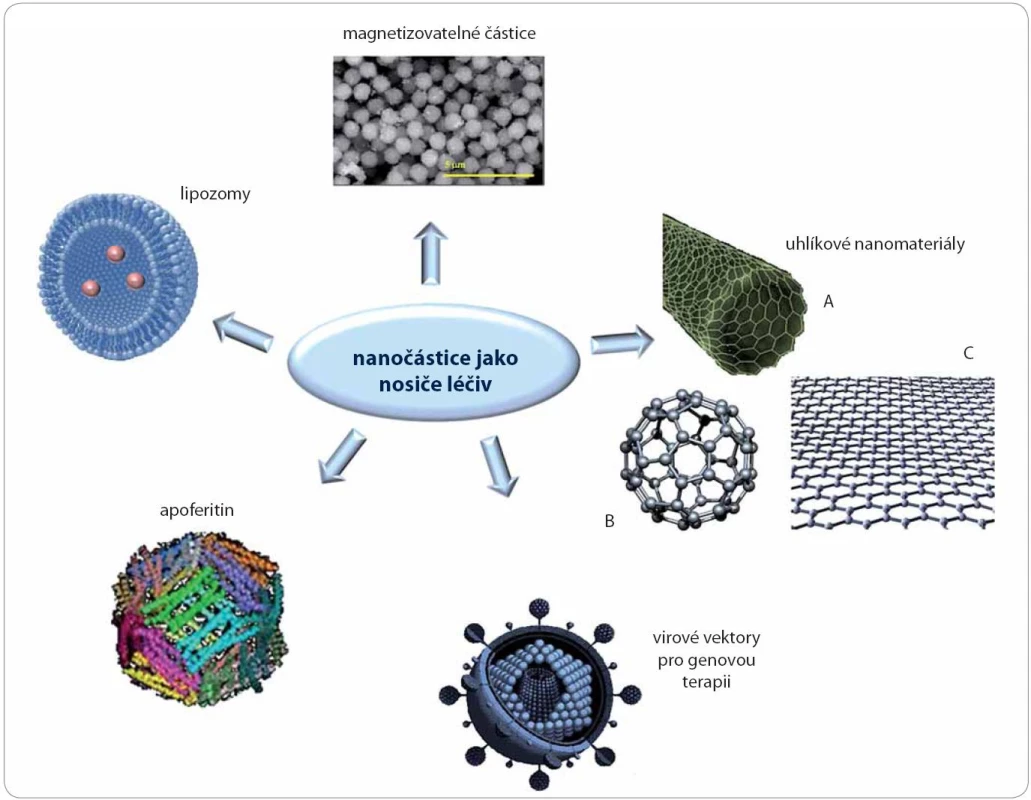

Obr. 1. Schéma vybraných nosičů na bázi nanočástic: lipozomy, magnetizovatelné částice, apoferitin, uhlíkové nanomateriály (A – nanotrubice, B – fullereny, C – grafen), virové vektory.

Apoferitinové formy doxorubicinu

Další, zatím experimentální možností je enkapsulace doxorubicinu feritinem. Feritin je bílkovina běžně se vyskytující v buňkách a tělních tekutinách, která ve své struktuře váže železo ve formě hydroxid-oxidu železitého [24]. Je tvořen 24 bílkovinnými jednotkami uspořádanými do tvaru koule. Uvnitř této struktury se nachází dutina o velikosti 8 nm, do které se může v organizmu uložit až 4 500 atomů železa, které je tak udržováno v rozpustné formě [25,26]. Bez přítomnosti iontů železa se protein nazývá apoferitin (obr. 2) a do jeho dutiny lze uzavřít jinou látku. Strukturu apoferitinu lze jednoduše ovlivňovat změnami pH, a tím řídit enkapsulaci látek do jeho dutiny, stejně jako jejich uvolnění [26], jak je schematicky zobrazeno na obr. 2.

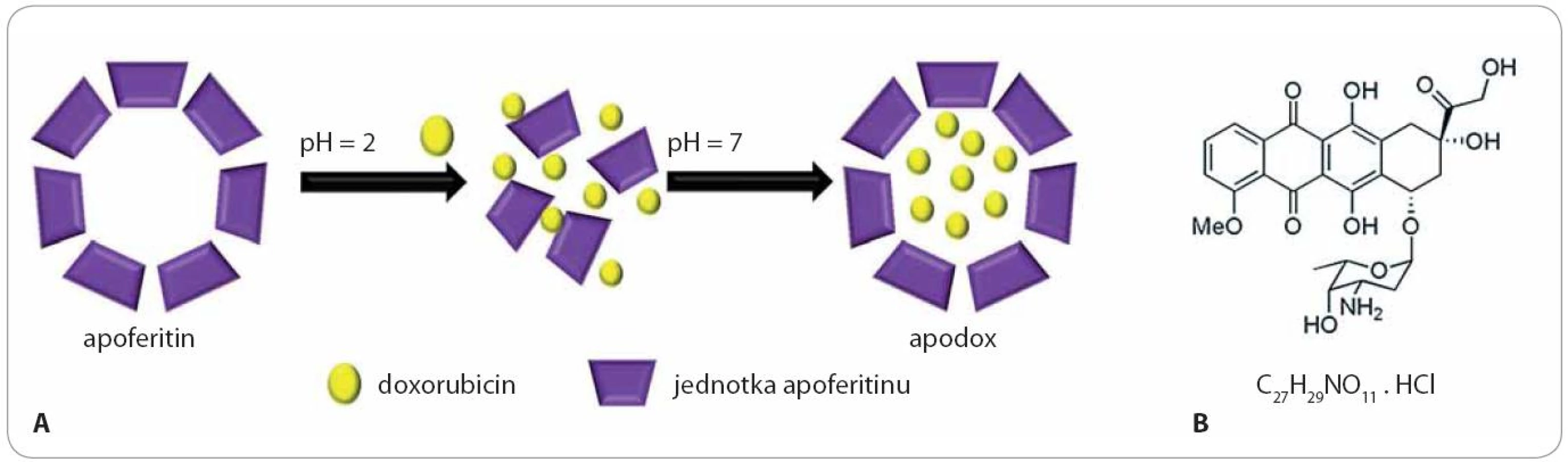

Obr. 2. A. Schéma vlivu pH na strukturu apoferitinu. Obr. 2 B. Chemický vzorec doxorubicinu (7S,9S)-7-[(2R,4S,5S,6S)-4-amino-5-hydroxy-6-methyloxan-2-yl]oxy-6,9,11-trihydroxy-9-(2-hydroxyacetyl)-4-methoxy-8,10-dihydro-7H-tetracene-5,12-dione.

Uhlíkové nanočástice pro doxorubicin

Uhlíkové nanotrubice (CNTs) jsou duté grafitové nanomateriály (2– 20 nm v průměru), které mohou být tvořeny jednou nebo více stěnami (SWCNT, MWCNT) [27]. V oblastech biomedicíny jsou CNTs velmi užitečné v diagnostice (Raman, fluorescenční a radiologické zobrazování) [28,29]. Mají vynikající strukturní, optické a elektrické vlastnosti a díky snadnému pronikání přes buněčnou membránu se zdají být dobrým nástrojem pro vývoj pokročilých nosičů léčiv [27,30– 32]. Doxorubicin navázaný na povrch či do dutiny uhlíkové nanočástice (π‑ π interakce) může být s daleko větší účinností selektivně dopraven do nádorových buněk [32,33]. Vazba doxorubicinu na uhlíkové nanotrubice je možná za běžných podmínek, oproti tomu k jejich uvolnění je nutné nízké pH [34]. Nová léčiva na bázi doxorubicinu vázaného na CNTs vykazují zvýšený terapeutický efekt ve srovnání s nemodifikovaným doxorubicinem nebo doxilem, proto mohou uhlíkové nanotrubice konjugované s lipozomálním doxorubicinem sloužit jako další platforma pro cílenou aplikaci léčiva do buněk [27]. Na druhou stranu je třeba počítat s relativně problematickým uvolňováním léčiva z povrchu CNTs [35]. Díky stejnému principu interakce lze stejným způsobem využít i adsorpci léčiva na uhlíkový materiál s obdobnou strukturou – grafen [36].

Z dalších uhlíkových materiálů vhodných pro enkapsulaci je nutné zmínit použití fullerenů [37]. Fullereny jsou „kulovité“ (často mnohostěnné) molekuly tvořené 20 a více atomy uhlíku. Pro své vlastnosti (velmi malá velikost molekuly, elektrické, antioxidační či antibakteriální vlastnosti) byly fullereny studovány pro potenciální biomedicínské aplikace [38]. Fullereny jsou schopny proniknout neporušenou kůží, a proto jsou vhodné jako nanoaplikace v buněčném a genovém transportu [39]. V současné době byly navrženy a jsou intenzivně zkoumány konjugáty fullerenů s běžně používanými cytostatiky, jako jsou doxorubicin, daunorubicin či paclitaxel [40]. Předběžné studie naznačují, že konjugát fullerenů s paclitaxelem je schopen dodávat větší množství paclitaxelu než běžně používané léčivo Abraxane®. Zvýšené množství paclitaxelu tak sníží infuzní čas a zvýší protinárodovou účinnost [41].

In vivo nanomedicínské zobrazování v onkologii

Fluorescenční mikroskopie a průtoková cytometrie

Fluorescenční mikroskopie a průtoková cytometrie jsou základními metodami používanými pro zobrazování na úrovni buněk. Doxorubicin v koncentraci 5 µM můžeme v buněčných strukturách zobrazit díky emisi červeného záření s maximem o vlnové délce okolo 555– 600 nm (emitovaná vlnová délka se liší podle rozpouštědla, obr. 3) po excitaci světlem o vlnové délce mezi 470 a 550 nm [42].

Obr. 3. Fotografie fibroblastů (HFF) vystavených působení doxorubicinu (inkubace buněk s doxorubicinem o koncentraci 2 mg/ml po dobu 45 minut), pořízena za použití fluorescenčního mikroskopu při excitaci 520–550 nm a emisi 580 nm, 400krát zvětšeno. Jádra fibroblastů jsou vyznačena bílou barvou. Fluorescence byla pozorována pomocí fluorescenčního mikroskopu Olympus IX 71 (Japonsko).

Ve spojení s přenašeči doxorubicinu na bázi nanomateriálů, jako jsou nanočástice s povrchem modifikovaným komplexem polyetylen glykolu a galaktózy [43] nebo folátem modifikované chitosan/ doxorubicin poly(butyl)kyanoakrylátové nanočástice [44], byla potvrzena endocytóza nanočástic jak pomocí galaktózového receptoru HepG2 buněk, tak prostřednictvím folátového receptoru buněk MCF‑ 7. Pro duální cílený transport doxorubicinu pomocí magnetických nanočástic a uhlíkových nanotrubic s využitím kyseliny folové byla použita jak vlastní fluorescence doxorubicinu, tak fluorescence fluoresceinu jako druhé fluorescenční značky [45]. Měření fluorescence doxorubicinu v buňkách in vitro se využívá také k hodnocení chemorezistence vyvolané transportem cytostatika z buňky proteiny ze skupiny ATP‑ vážících transportérů (ABC proteiny) a k testování inhibitorů těchto transportních mechanizmů [46]. Význam tohoto vyšetření i použití inhibitorů transportérů ze skupiny ABC proteinů pro klinickou praxi je bohužel značně omezený [47,48].

In vivo fluorescenční zobrazování

Cílený transport doxorubicinem modifikovaných přenašečů pomocí různých druhů nanočástic [49– 51] může být navíc zefektivněn použitím ultrazvuku [52]. Fluorescenci doxorubicinu lze využít k zobrazení doxorubicinu navázaného na magnetizovatelné částice, v buňkách in vitro (obr. 3), ale i v živém laboratorním zvířeti (obr. 4). U bezsrstých myší (nu/ nu) lze velice dobře pozorovat distribuci doxorubicinu v těle zvířete. Velikým problémem u fluorescenčního in vivo zobrazování je silná autofluorescence tkání [53,54] a velký rozptyl záření při průchodu tkání. Z těchto důvodů fluorescence doxorubicinu není dostatečná pro detekci v hlubších vrstvách tkání. Možností, jak zajistit dostatečnou fluorescenci, a výrazně tak zvýšit citlivost jeho detekce, je konjugace s kvantovými tečkami (quantum dots – QDs), které poskytují vynikající optické vlastnosti [55].

Obr. 4. Myš s injekčně aplikovaným cytostatikem doxorubicinem o koncentraci 2 mg/ml do levého stehenního svalu (2 mm pod povrch). Fotografie byla pořízena při excitaci 480 nm a emisi 600 nm, teplota 37 ºC, myš udržována po celou dobu v anestezii. Analýza byla provedena přístrojem In Vivo Xtreme (Care stream, USA).

Novým trendem v in vivo zobrazování jsou takzvané aktivovatelné sondy [56– 58]. Tyto sondy se skládají ze dvou částí: 1. fluorescenční část, 2. odštěpitelná část. Fluorescenční značka nevykazuje fluorescenci až do doby, kdy dojde k odštěpení odštěpitelné části, a tím k aktivaci sondy. Hlavní výhodou tohoto druhu sond je velmi nízké fluorescenční pozadí, a to z toho důvodu, že nevykazují fluorescenci během transportu krevním řečištěm, čímž odpadá časová prodleva nutná k vyloučení nenavázané sondy z organizmu. Pouze po interakci v požadovaném místě fungování dojde k aktivaci spojené s emisí záření. Aktivaci sondy lze provést enzymaticky [59] nebo změnou pH [60].

Závěr

Široce používané cytostatikum doxorubicin lze díky jeho fyzikálním vlastnostem velmi dobře pozorovat pomocí fluorescenčních zobrazovacích metod ve tkáních. Tyto metody nám otevírají nové možnosti nejen ve sledování interakce léčiva s nádorovými buňkami, ale také pro cílenou léčbu zhoubných nádorů.

Práce byla podpořena granty Liga proti rakovině Praha 2012 (Ryvolová), CYTORES GA ČR P301/10/0356, IGA IP22/2013 a projektem koncepčního rozvoje výzkumné organizace 00064203.

This study was supported by League against Cancer Prague 2012 (Ryvolová), CYTORES GA CR P301/10/0356, IGA IP22/2013 and the project for conceptual development of research organization 00064203.

Autoři deklarují, že v souvislosti s předmětem studie nemají žádné komerční zájmy.

Redakční rada potvrzuje, že rukopis práce splnil ICMJE kritéria pro publikace zasílané do bi omedicínských časopisů.

prof. Ing. René Kizek, Ph.D.

Ústav chemie a biochemie

Agronomická fakulta

Mendelova univerzita v Brně

Zemědělská 1

613 00 Brno

e-mail: kizek@sci.muni.cz

Obdrženo: 30. 12. 2012

Přijato: 28. 5. 2013
