Metodika merania na celotelovom 3D skenery a možnosti aplikácie


Metodika merania na celotelovom 3D skenery a možnosti aplikácie

The development of IT and technologies as such offers new possibilities of collection and processing of the information. The 3D scanners are one of the developing technologies that have started being applied in a wide scope of different industry and research fields. It is a device serving to digitalize a particular object and to transfer the obtained information into a form suitable for further processing. The article focuses on the proposal of the scanning methodology and measurement evaluation using the whole-body 3D scanners. It describes the most frequent problems and their solutions within measuring and it presents chosen applications of the 3D whole-body scanners in practice.

Keywords:
3D scanner, measurement, scanning methodology


Autoři: Viktória Rajťúková;  Teodor Tóth;  Monika Michalíková;  Jozef Živčák
Působiště autorů: Katedra biomedicínskeho inžinierstva a merania, Technická univerzita v Košiciach, Strojnícka fakulta, Košice, Slovenská republika
Vyšlo v časopise: Lékař a technika - Clinician and Technology No. 4, 2013, 43, 5-9
Kategorie: Přehled

Souhrn

The development of IT and technologies as such offers new possibilities of collection and processing of the information. The 3D scanners are one of the developing technologies that have started being applied in a wide scope of different industry and research fields. It is a device serving to digitalize a particular object and to transfer the obtained information into a form suitable for further processing. The article focuses on the proposal of the scanning methodology and measurement evaluation using the whole-body 3D scanners. It describes the most frequent problems and their solutions within measuring and it presents chosen applications of the 3D whole-body scanners in practice.

Keywords:
3D scanner, measurement, scanning methodology

I. Úvod

S rozmachom výpočtovej techniky a digitálnych technológií rastie aj možnosť spracovania veľkého objemu dát získaných rôznymi spôsobmi snímania. Jedným z možností získavania informácií z povrchov objektov sú 3D skenery. V biomedicínskej praxi sa na tento účel využívajú okrem prenosných aj celotelové skenery. Ich výhodou je, že za krátky čas dokážu získať kompletnú informáciu o tvare a rozmeroch snímaného objektu - najčastejšie osoby. Predkladaný článok sa zaoberá prehľadom oblastí aplikácií celotelových 3D skenerov, základnými problémami, postupmi a chybami pri snímaní celotelovým skenerom TC2 NX16.

II. Možnosti aplikácie

Vo všeobecnosti je možné 3D skenery použiť v nasledujúcich oblastiach:

  • antropometria a ergonómia - využitie spočíva v získaní veľkých súborov dát rozmerov ľudského tela. Namerané antropometrické údaje zlepšujú kvalitu dizajnu produktov a ich uplatnenie, plánovanie pracoviska a bezpečnosť pracovníkov (Obr. 1),


Obr. 1. Príklady mier využívaných v antropometrii.
Príklady mier využívaných v antropometrii.

  • ortopédia - vyžíva sa na zosnímanie trupu za účelom hodnotenia držania tela, chýb zakrivenia chrbtice, vizualizácie asymetrie trupu, diagnostiku skoliózy, hrudnej hypo–resp. hyperkyfózy a driekovej hypo–resp. hyperlordózy. Jednodu-chou archiváciou nameraných dát je možné sledovať progres alebo stagnáciu liečby uvede-ných stavov. Výhoda využitia skenovacích metód spočíva aj v tom, že pacient a personál nie je vystavený rtg. žiareniu ako je to v prípade konvenčného snímania obrazov tvrdého tkaniva (Obr. 2),

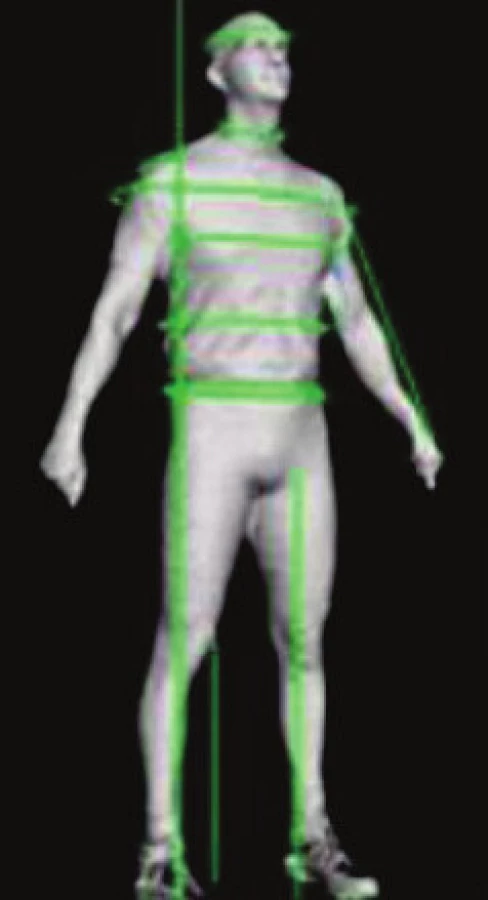

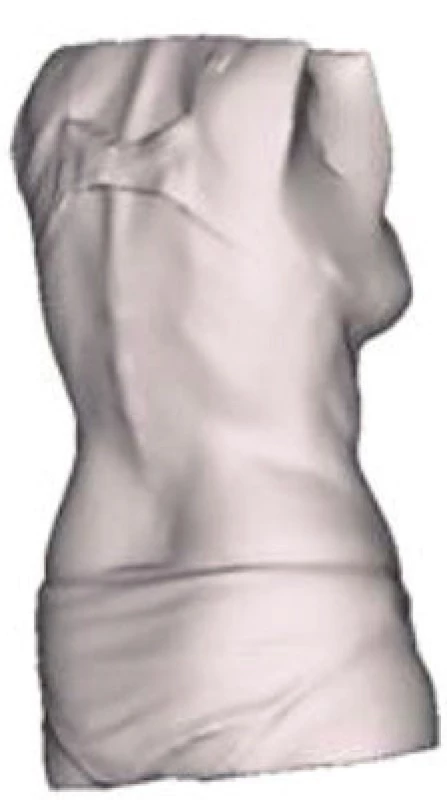

Obr. 2. Využitie celotelového skenera v ortopédii.
Využitie celotelového skenera v ortopédii.

  • šport - s ohľadom na typ športu, je možné vyhodnotením skenovaných dát individuálne prispôsobiť tréningový program. Úspech tréningov môže byť kontrolovaný v rámci odoberania pravidelných 3D snímkov tela pred a po tréningoch. Tréningové zariadenia musia byť dokonale prispôsobené pre športovca. Z 3D snímku tela je možné určiť napríklad individuálnu polohu sedadla na bicykli, čo zaručí efektívnejšiu jazdu (Obr. 3). Tiež je možné, podľa nasnímaných dát, vyrobiť presne na mieru rôzne typy chráničov využiteľné napríklad v kontaktných športoch.

Obr. 3. Príklad využitia celotelového 3D skenera v športe.
Príklad využitia celotelového 3D skenera v športe.

  • módny a odevný priemysel - virtuálne skúšanie a animácie simulovaného oblečenia, vybrané zosnímané rozmery ľudského tela sú použité pre zákazkovú výrobu oblečenia. Celotelové skenery sú vhodným prostriedkom na vytváranie štandardov veľkostí pre konfekciu. (Obr. 4)

Obr. 4. Virtuálne skúšanie odevu.
Virtuálne skúšanie odevu.

automobilový priemysel - tvorba virtuálnych figurín pri crash testoch, vďaka ktorým je možné uskutočňovať analýzy na takej úrovni podrobností, ktorá by s bežnými figurínami používanými v nárazových skúškach nebola možná. Spoločnosť Toyota Motor Corporation vytvorila digitálny simulátor, ktorý v kombinácii s použitím počítačovej tomografie s vysokým rozlíšením rozšíri analýzy o detailné merania vnútornej štruktúry ľudského tela (Obr. 5),

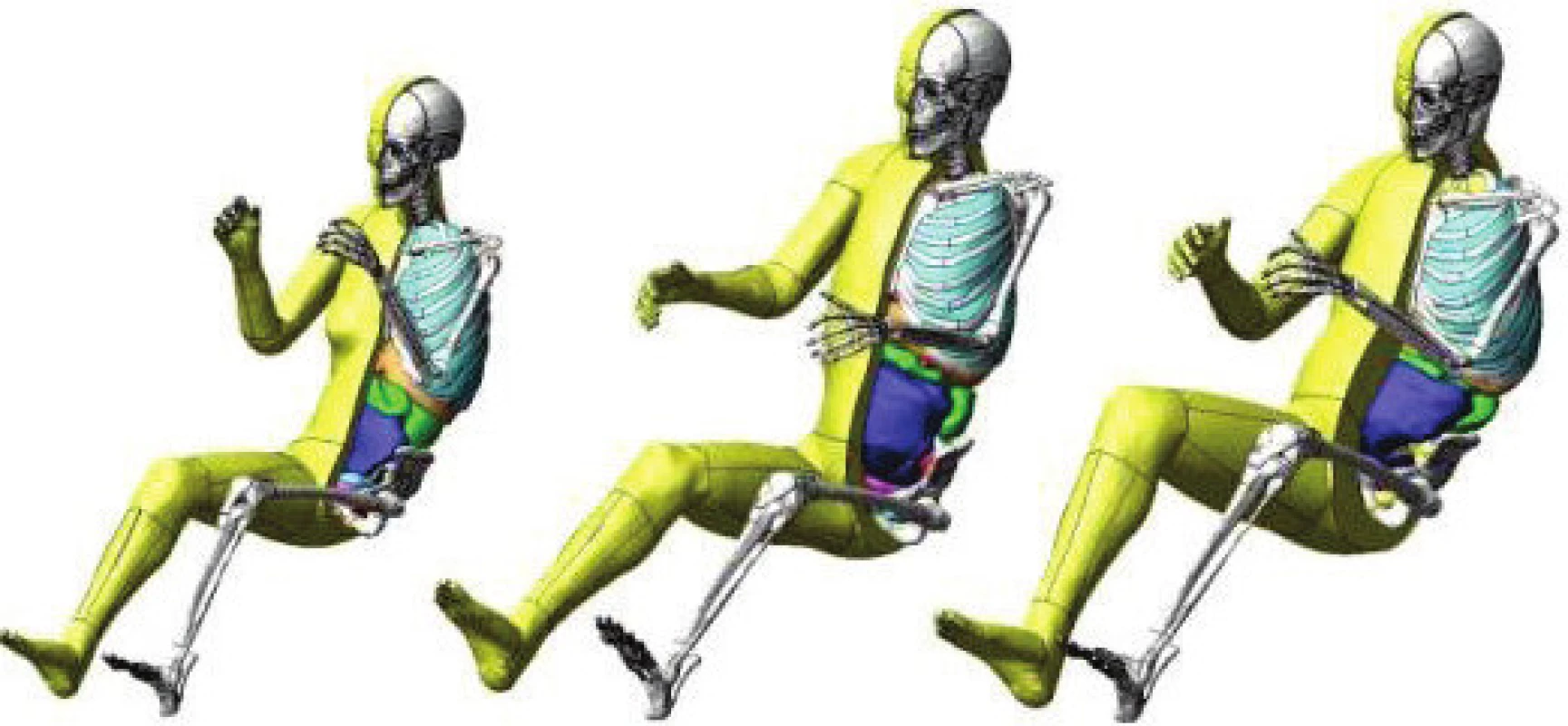

Obr. 5. Digitálny simulátor THUMS.
Digitálny simulátor THUMS.

  • umenie - 3D skenery sú vhodné pre snímanie jednotlivých sôch, reliéfov a búst pričom výstupy poskytujú všetky potrebné informácie o tvare reálneho objektu. Získané 3D dáta sa načítajú a následne sa spracujú v CAD systémoch. 3D skenovanie sa môže využiť pri získavaní trojrozmerného modelu napríklad antických sôch a rekonštrukcii poškodených umeleckých diel, ako aj pri vytváraní replík reálnych objektov (Obr. 6),

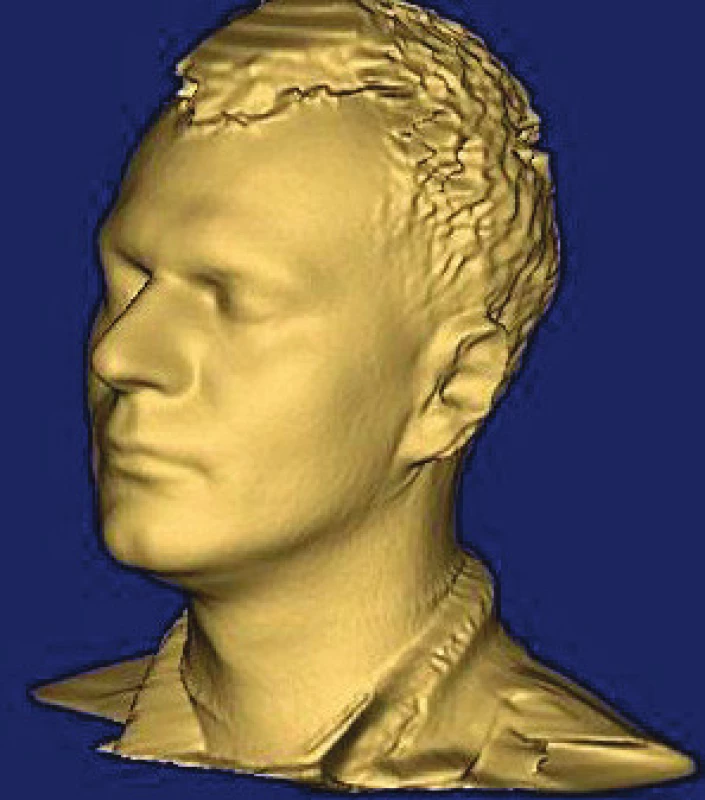

Obr. 6. Vytváranie replík pomocou 3D skenerov.
Vytváranie replík pomocou 3D skenerov.

  • virtuálna realita, zábavný a filmový priemysel - 3D skenovanie s vysokým rozlíšením umožňuje vstup do virtuálnej reality, Získané modely postáv a objektov je jednoduché importovať do požadovaných aplikácií – videohier, filmu.
  • reverzné inžinierstvo - využíva sa na vytvorenie modelu, výkresovej dokumentácie z reálneho objektu.

III. Celotelový 3D skener tc2 nx 16

Celotelový 3D skener TC2 NX 16 (Obr. 7) primárne slúži na vytvorenie modelu ľudského tela a meranie dĺžkových a obvodových rozmerov na získanom modely (mračne bodov).

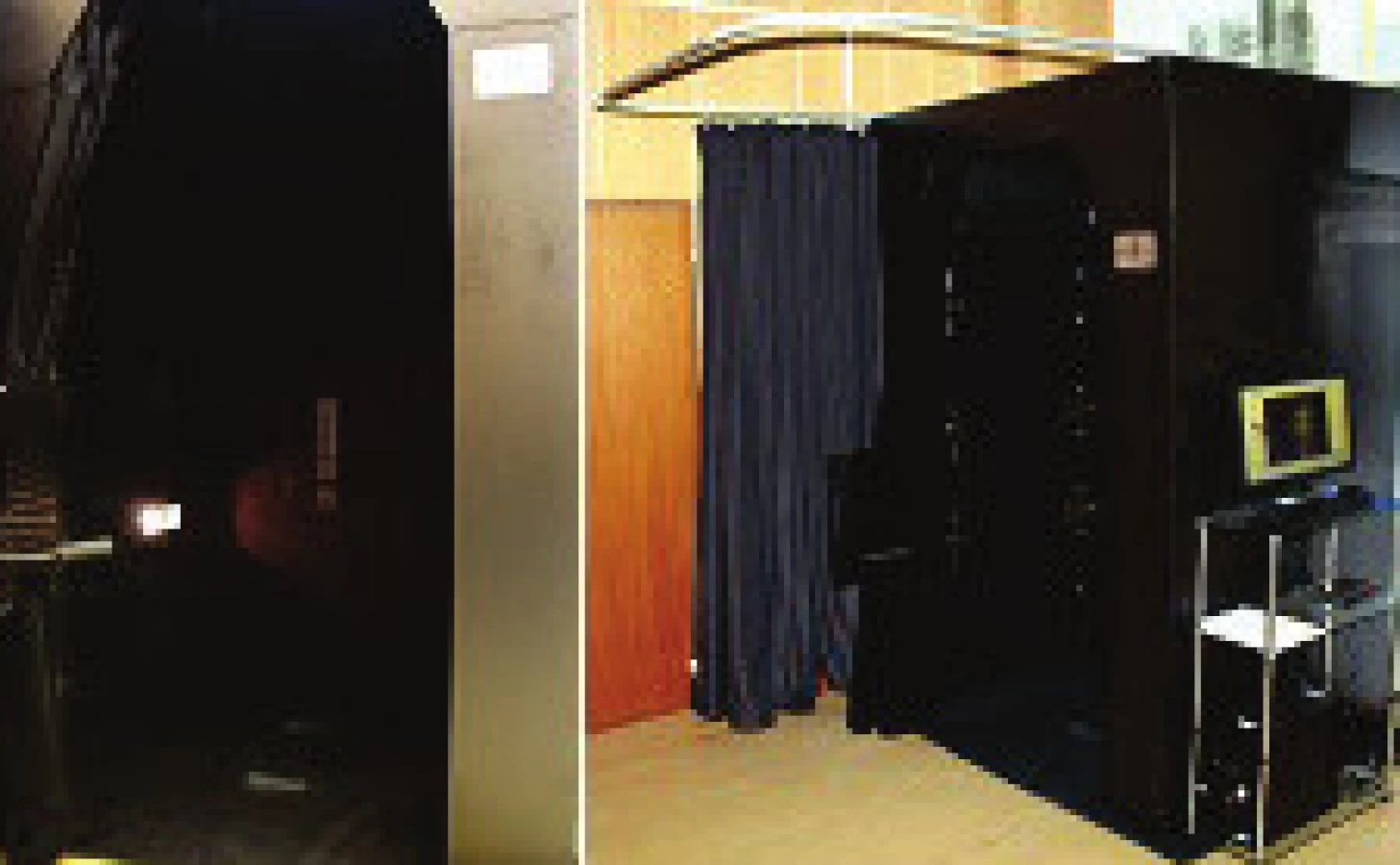

Obr. 7. Celotelový 3D skener TC<sup>2</sup> NX 16.
Celotelový 3D skener TC&lt;sup&gt;2&lt;/sup&gt; NX 16.

TC2 NX 16 je optický 3D skener, ktorý používa technológiu založenú na premietaní svetelných vzorov (Moiré metóda) na snímaný subjekt.

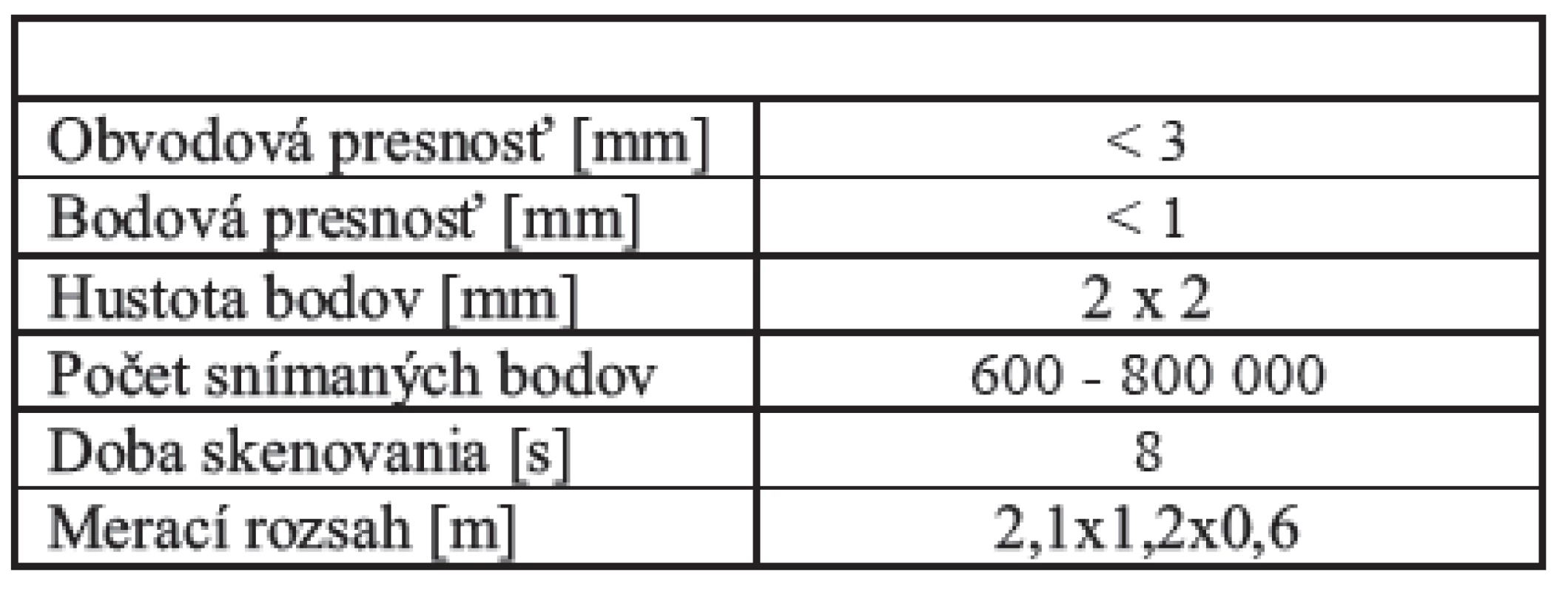

Tab. 1. Technické parametre NC16
Technické parametre NC16

Skener na osvetlenie a premietanie mriežky na subjekt používa biele svetlo. Jednotlivé body sa z povrchu získavajú pomocou triangulácie - využíva sa pár navzájom uhlovo pootočených kamier. Hardvérová skenovacia jednotka pozostáva z 16 párov skenovacích jednotiek - štyri prstence umiestnené pod sebou. Parametre skenera sú uvedené v Tab. I.

IV. Metodika merania celotelovým 3D skenerom

Metodiku merania a vyhodnocovania je možné rozdeliť do štyroch základných bodov popisujúcich postupnosť krokov od inicializácie skenera po vyhodnotenie údajov (Obr. 8).

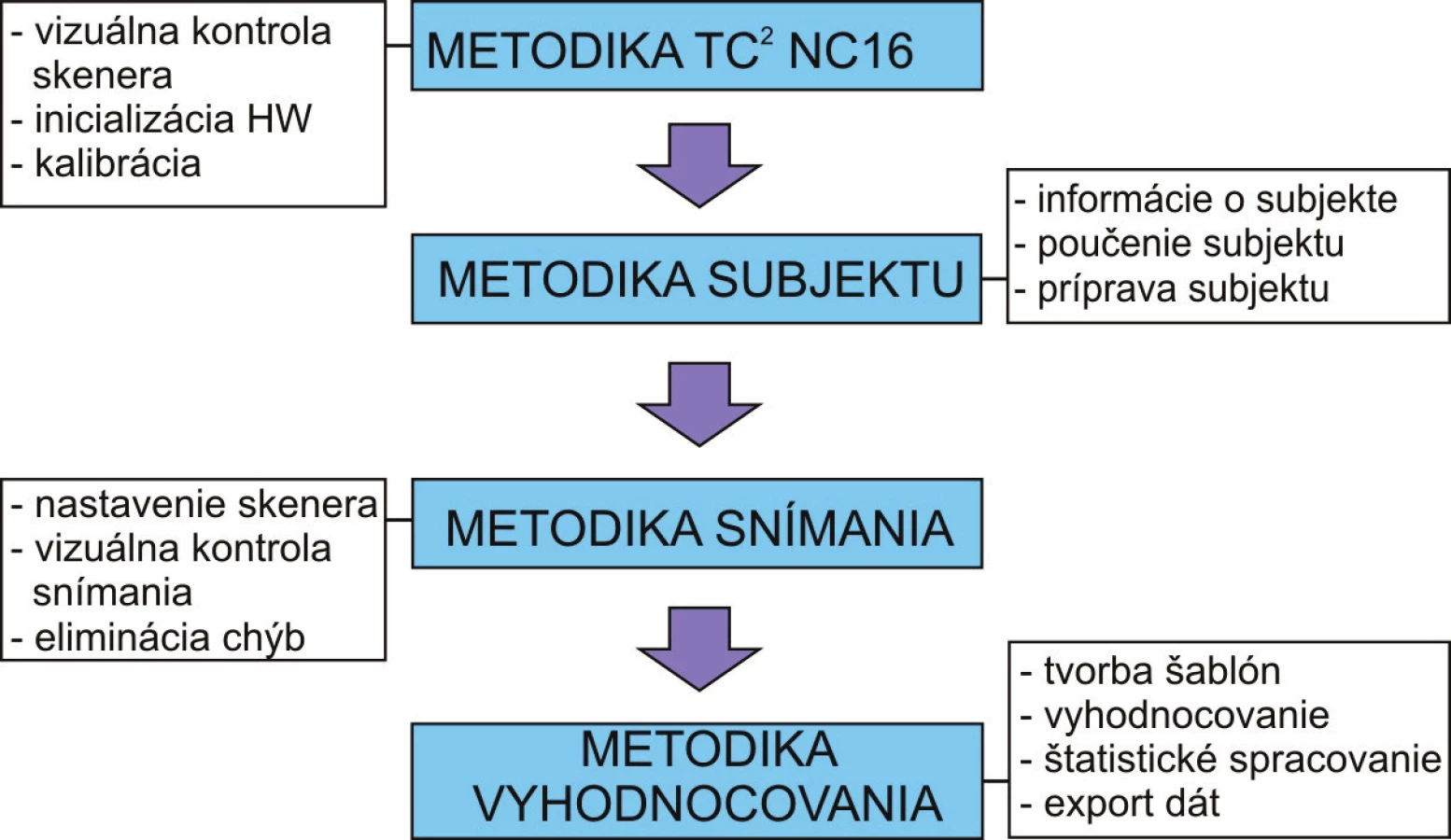

Obr. 8. Metodika snímania celotelovým 3D skenerom.
Metodika snímania celotelovým 3D skenerom.

A. Metodika prístroja TC2 NX 16

Pred samotným meraním je odporúčaná vizuálna kontrola 3D skenera - kontrola hardvérových častí a prítomnosť hardvérového licenčného kľúča. Po inicializácii hardvéru a softvéru ovládajúceho 3D skener je potrebné vykonať overenie parametrov kalibrácie zariadenia. Ako kalibračné prvky sa používa sústava gulí s definovaným priemerom. Na kalibráciu sa používa 11 kalibračných gúľ, kde jedna je položená medzi značkami na umiestnenie chodidiel, znázornených na podložke v skenovacej kabínke.

Zvyšné kalibračné gule sú rozdelené do dvoch reťazcov a sú zavesené na vyznačené miesta. Základnou podmienkou pre úspešnú kalibráciu je ustálenie kalibračných prvkov. Softvér pri overovaní zisťuje, či všetky časti hardvéru pracujú správne (Obr. 9).

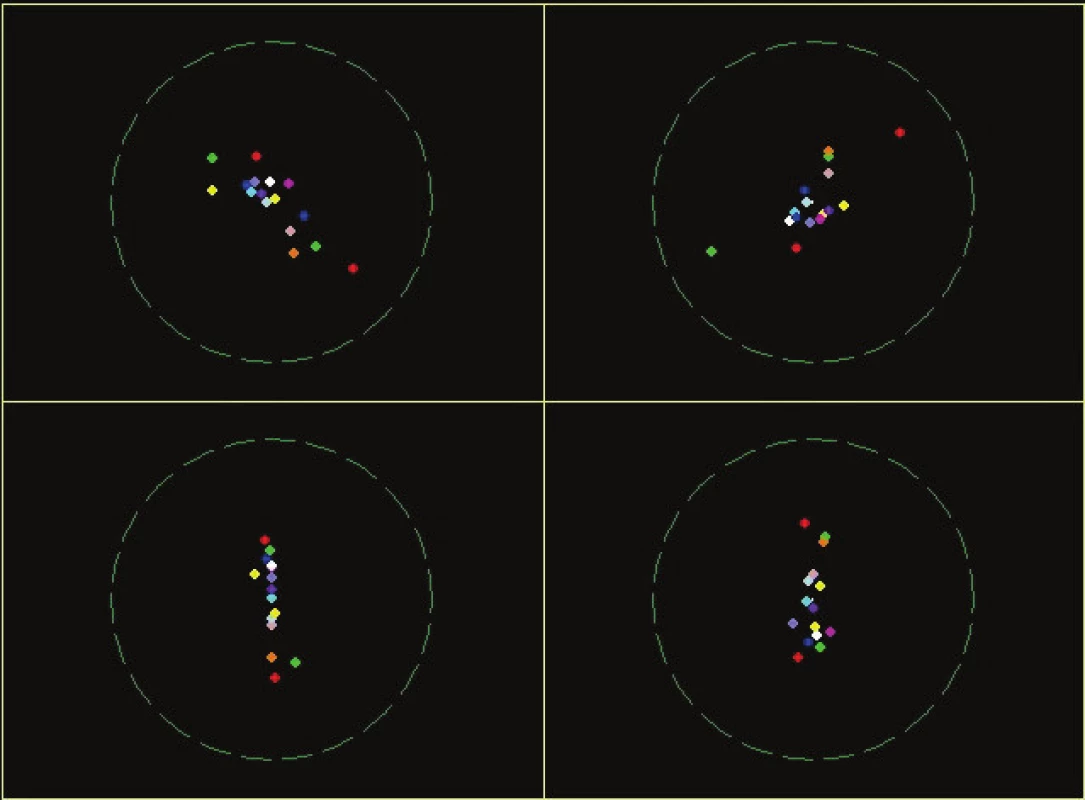

Obr. 9. Tolerančné polia pri overovaní skenera.
Tolerančné polia pri overovaní skenera.

Po úspešnej kontrole 3D skenera nasleduje odstránenie kalibračných gúľ zo snímacej kabínky a prechádza sa k nastaveniu softvéru a zadaniu vstupných údajov snímaného subjektu.

B. Metodika subjektu

Okrem samotného vyhodnocovania je dôležitou časťou procesu merania poučenie subjektu. V prípade nedodržania metodiky, nie sú zaručené správne vstupné údaje pre vyhodnocovanie.

Prvú časť metodiky tvorí získavanie základných informácií o subjekte - pohlavie, vek, hmotnosť, ochorenia vplývajúce na držanie tela resp. stabilitu. Informácie o subjekte sú potrebné pre neskoršie štatistické spracovanie.

Druhá časť pozostáva z poučenia subjektu o priebehu merania. Je potrebné zdôrazniť, že sa jedná o neinvazívnu, bezpečnú a hlavne rýchlu metódu skenovania.

Tretia časť zahŕňa prípravu subjektu na samotné meranie, kde patrí aj aklimatizácia subjektu. Keďže princíp celotelového skenera spočíva v snímaní povrchu tela, je potrebné, aby snímaný subjekt mal na sebe čo najmenej oblečenia. Okrem toho, že oblečenie musí byť minimálne, musí byť aj priliehavé a jednofarebné (svetlej farby).

C. Metodika snímania

Základným predpokladom kvalitného výstupu je správne postavenie subjektu počas snímania. Je potrebné, aby sa snímaný subjekt postavil na vyznačené miesta, uchopil rukami pohyblivé držiaky po stranách skenera a udržal vzpriamený postoj počas celej doby snímania. V prípade nevhodného postoja sa získajú skreslené údaje, nevhodné na spracovanie. Po ukončení snímania je potrebná vizuálna kontrola získaných informácií (zrekonštruovaného modelu) pred udelením pokynu pre opustenie snímacej kabínky. Počas celého snímania je potrebné mať zatiahnuté závesy na snímacej kabínke, pre dosiahnutie vhodných svetelných podmienok.

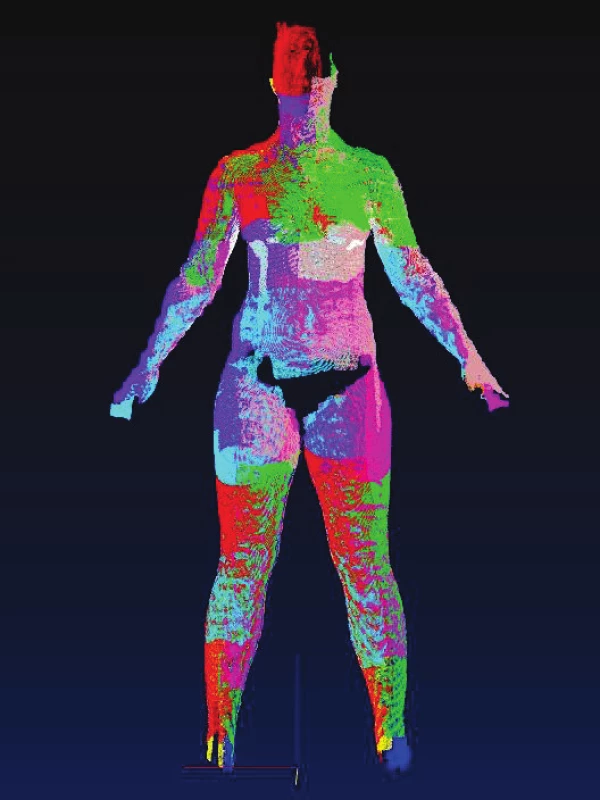

Obr. 10. Nevyhodnotený objekt z dôvodu tmavého oblečenia.
Nevyhodnotený objekt z dôvodu tmavého oblečenia.

Počas skenovania môže dôjsť k viacerým chybám, ktoré ovplyvňujú výsledný naskenovaný model. Medzi základné chyby patrí napr. prienik svetla do kabíny spôsobený nedostatočným zatiahnutím závesu, státie počas skenovania mimo vyznačených miest, nevhodné oblečenie, nerešpektovanie pokynov osoby obsluhujúcej skener.

D. Metodika vyhodnocovania získaných údajov

Získaný model je možné spracovať viacerými spôsobmi.

Prvým spôsobom je export získaného modelu do niektorého z podporovaných formátov. Exportovaný model je následne možné ďalej spracovať napr. importovať do ergonomických alebo CAD softvérov.

Ďalším spôsobom spracovania je extrahovanie požadovaných rozmerov z modelu. Jedná sa o dĺžkové a obvodové miery, objemy a ťažiská jednotlivých segmentov ľudského tela. V prípade, že sa jedná o vyhodnocovanie rovnakých rozmerov na viacerých subjektoch je možné vytvoriť šablónu, ktorá zjednoduší a urýchli proces vyhodnocovania.

Na získanie rovnakých údajov z nasnímaných modelov slúži funkcia hromadného spracovania dát.

Pri vyhodnocovaní je možnosť zobraziť model 3D, kde sa vyberá perspektívny alebo ortografický spôsob prezerania.

Pri ortografickom prezeraní sa veľkosť modelu nemení, bez ohľadu na zmenu uhla modelu. Perspektívne prezeranie modelu umožňuje približovanie a vzďaľovanie modelu.

Pri vyhodnocovaní sa používajú merania popísané vo vstupnom rozhraní. Jedná sa o niekoľko sto preddefinovaných meraní (údajov).

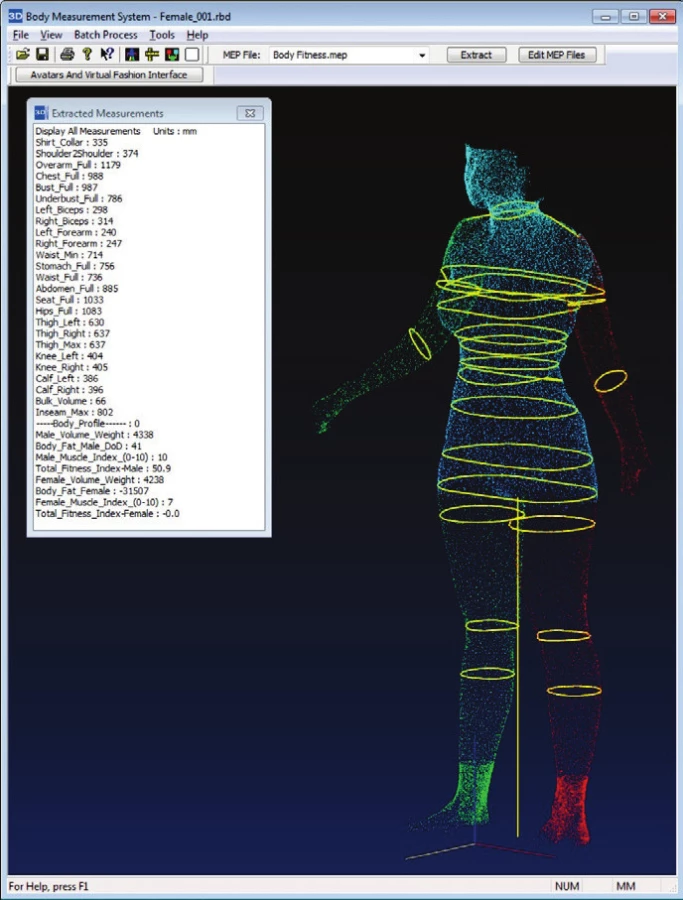

Obr. 11. Znázornenie vybraných mier a vyhodnotených rozmerov.
Znázornenie vybraných mier a vyhodnotených rozmerov.

Záver

Celotelové 3D skenovanie je špecifická oblasť 3D skenovania, pri ktorej je hardvér a softvér prispôsobený skenovaniu postavy človeka resp. jeho časti. S požadovanou presnosťou tak získavame relatívne v krátkom čase veľké množstvá dát, ktoré sú vyhodnocované a interpretované podľa aktuálnej aplikácie. Významnou oblasťou aplikácie celotelového 3D skenovania je biomedicínske inžinierstvo, ktoré integruje antropometriu, šport, rehabilitáciu, biomechaniku, protetiku, ortotiku, medicínu, ergonómiu, ale aj iné interdisciplinárne oblasti. Významné možnosti sa otvárajú pri rýchlom zbere štatistických údajov obyvateľstva, týkajúcich sa proporcií ľudského tela, ktoré prinášajú stále nové a nové možnosti využitia.

Poďakovanie

Tento článok bol vytvorený realizáciou projektu "Centrum výskumu riadenia technických, environmentálnych a humánnych rizík pre trvalý rozvoj produkcie a výrobkov v strojárstve" (ITMS:26220120060), na základe podpory operačného programu Výskum a vývoj financovaného z Európskeho fondu regionálneho rozvoja.

Viktória Rajťúková

Katedra biomedicínskeho inžinierstva a merania

Technická univerzita v Košiciach

Strojnícka fakulta

Letná 9, 042 00 Košice, Slovenská republika

viktoria.rajtukova@tuke.sk

Teodor Tóth

Katedra biomedicínskeho inžinierstva a merania

Technická univerzita v Košiciach

Strojnícka fakulta

Letná 9, 042 00 Košice, Slovenská republika

teodor.toth@tuke.sk

Monika Michalíková

Katedra biomedicínskeho inžinierstva a merania

Technická univerzita v Košiciach

Strojnícka fakulta

Letná 9, 042 00 Košice, Slovenská republika

monika.michalikova@tuke.sk

Jozef Živčák

Katedra biomedicínskeho inžinierstva a merania

Technická univerzita v Košiciach

Strojnícka fakulta

Letná 9, 042 00 Košice, Slovenská republika

jozef.zivcak@tuke.sk


Zdroje

[1] RAJŤÚKOVÁ, V., HUDÁK, R.; ŽIVČÁK, J.: Biomedicínske aplikácie celotelového 3D skenera, Produktivita a inovácie. Roč. 13, č. 5 (2012), s. 8-9. ISSN 1335-5961.

[2] HOVANEC, M., VARGA, M., SOBOTA, B., PAČAIOVÁ, H.: Inovatívne trendy a vízie v ergonómii využitím rozšírenej a virtuálnej reality. In: Aktuálne otázky bezpečnosti práce : 25. medzinárodná konferencia: Štrbské Pleso - Vysoké Tatry, TU, 2012 S. 1-7. ISBN 978-80-553-1113-5.

[3] MAJERNIK, Jaroslav. 3D Virtual Projection and Utilization of Its Outputs in Education of Human Anatomy. Multimedia Technology, 2013, 2.1.

[4] CERNY, M., PENHAKER, M.: Wireless body sensor network in health maintenance systems, Electronics and Electrical Engineering, vol. 115, no. 9, pp. 113–116, 2011.

[5] 3D Body Scanner Hardware and Software Enhancements. [online]. [2013-01-25]. Dostupné na internete: <http://www.tc2.com/newsletter/2011/012611.html#two>

[6] 3D Body Scanning and Technelogy Development. [online]. [2013-01-25]. Dostupné na internete: <http://www.tc2.com/index_3dbodyscan.html>

[7] Body scanner. [online]. [2013-01-25]. Dostupné na internete: <http://www.humansolutions.com/fashion/front_content.php?idcat=126&lang=7.

[8] Announces Major Breakthrough in 3D Full Body Scanning [online]. [2013-01-25]. Dostupné na internete:

[9] Complete Scanner Support [online]. [2013-01-25]. Dostupné na internete: <http://www.tc2.com/pdf/maintenance.pdf>
