Fasciální prostory trupu ve vztahu k regionální anestezii – část druhá: lumbální oblast

Súhrn

Článek popisuje embryologické a anatomické důsledky vývoje fasciálního systému trupu ve vztahu k možnostem regionální anestezie lumbální oblasti. S použitím literárních zdrojů, schémat, ultrazvukových vyšetření, a počítačové tomografie představuje koncept čtyř samostatných fasciálních kompartmentů v lumbální oblasti. Tento koncept může usnadnit porozumění blokádám v lumbální oblasti a zpřesnit indikace a postupy.

Klíčová slova:

fasciální prostory – ultrazvuk – regionální anestezie

Motto: „Život je jako jízda na kole. Abyste udrželi balanc, musíte se neustále pohybovat dopředu.“

Albert Einstein

Úvod

Tento text plynule navazuje na článek o fasciích hrudníku [1]. V této druhé části zaměříme pozornost na vztah fascií k průběhu nervů v lumbální části zad a v oblasti břišní stěny.

Před zavedením ultrazvukové asistence se pro anestezii v oblasti břicha používala spinální nebo epidurální anestezie a pro analgezii paravertebrální blokády. Blokády periferních nervů se prováděly spíše sporadicky dle orientačních bodů. Pro anestezii stehenní části dolní končetiny se v lumbální oblasti prováděla stimulační blokáda psoatického kompartmentu.

Zavedení asistence ultrazvuku přineslo stejně jako v oblasti hrudníku i v dolní části trupu změnu paradigmatu z tradičních přístupů na základě landmarks, na ultrazvukem kontrolované fasciální bloky. Bouřlivý rozvoj fasciálních bloků se odehrává právě v lumbální oblasti [2]. Pro přehled jsou zde uvedeny nejčastěji používané fasciální bloky s ultrazvukovou asistencí, seřazené od přední střední čáry dorsálně směrem k páteři, jsou to: rectus sheat block [3], transversus abdominis plane block (TAP) [4–9], subkostální TAP, suprainguinální fascia iliaca blok [10, 11], blokády ilioinguinálního a iliohypogastrického nervu [12], quadratus lumborum block (QLB) [13, 14], který má tři modifikace I.–III. Své indikace si nachází v lumbální krajině aplikovaný erector spinae blok. Dá se očekávat zavedení a popularizace vizualizovaného přístupu do psoatického kompartmentu z laterální strany

Svalstvo, fascie a nervy trupu

Svaly a fascie trupu vytváří jednu velkou a složitou funkční jednotku. Fasciální listy z hrudníku plynule přechází na dolní část trupu. Povrchní fascie oddělující povrchní a hlubokou vrstvu tuku je v oblasti podbřišku nejsilnější z celého těla. Svalstvo a s ním související hluboké fascie a aponeurózy mají obvykle tři vrstvy. Každá fasciální vrstva obaluje jednotlivé svaly nebo skupinu svalů s podobnou funkcí. Nejpovrchnější (investigativní) vrstva hluboké fascie odděluje svalstvo od podkoží. Fascie jednotlivých svalových vrstev na sebe naléhají. Prostor mezi nimi je vyplněn beztvarou hyalinní tekutinou, která umožňuje hladké klouzání jednotlivých svalových vrstev. Mezi středním a hlubokým listem hluboké fascie trupu leží nejčastěji vhodné místo pro analgetické blokády.

Struktura a mohutnost vazivové tkáně závisí mimo jiné na jejím podílu na stabilitě těla. Čím jsou obaly a úpony svalů více namáhány při udržování stability, tím jsou silnější a orientace vláken je přizpůsobena jejich převažujícímu tahu. Fascie napomáhají dynamicky fixovat pohybový aparát trupu na asymetricky umístěnou páteř [15]. Na horní části trupu jsou opěrnými místy žebra a sternum. Na břišní části trupu je pevnost a pružnost pohybového aparátu více odkázaná na fasciální systém. Nejvýraznějším společným zesíleným místem na přední straně břicha je linea alba, kde se spojují povrchní i hluboké fascie. Na zadní straně trupu jsou fascie fixovány na laterálních a spinálních výběžcích obratlů.

Stejně jako v jiných oblastech se i v distální části trupu spinální nerv záhy po svém výstupu z míchy rozdělí na přední a zadní větev. Principiálně je tak svalstvo a vazivo inervované ze dvou „nezávislých“ zdrojů. Svalstvo a vazivo inervované předními větvemi spinálních nervů se nazývá hypaxiální a svalstvo inervované ze zadních větví spinálních nervů se nazývá epaxiální [16]. Oba typy svalstva se vyvíjejí na společné zárodečné liště. Její pozůstatek nacházíme jako raphe lateralis. V embryonálním stadiu hypaxiální svalstvo a příslušné vazivo cestuje od zárodečné lišty směrem dopředu a pozbývá postupně segmentální charakter. Vazivově se spojuje v linea alba, menší část cestuje latero­ ­dorsálně a spojuje se na spinálních výběžcích obratlů spolu s epaxiálními fasciálními strukturami. Nad spinálním výběžkem se k nim přidá i povrchní fascie a společně zde vytvářejí pevnou thorakolumbální fascii (TLF) (obr. 1). Do TLF se upínají svalové struktury nejen z břicha, ale i z horní končetiny, hrudníku a z dolní končetiny. Tato významná pohybově funkční struktura přenáší proprioreceptivní impulsy mezi horními končetinami, trupem a dolními končetinami [17].

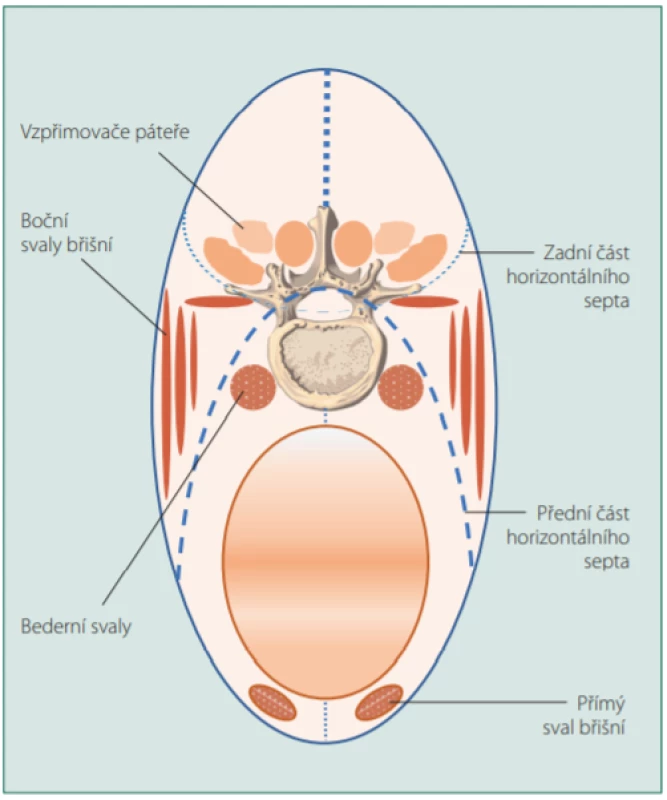

Originální pohled na uspořádání fascií v oblasti břicha prezentuje Stecco [18]. Na obrázku 2, adaptovaném dle originálu, je znázorněno rozdvojení předních hlavních fasciálních struktur na břiše.

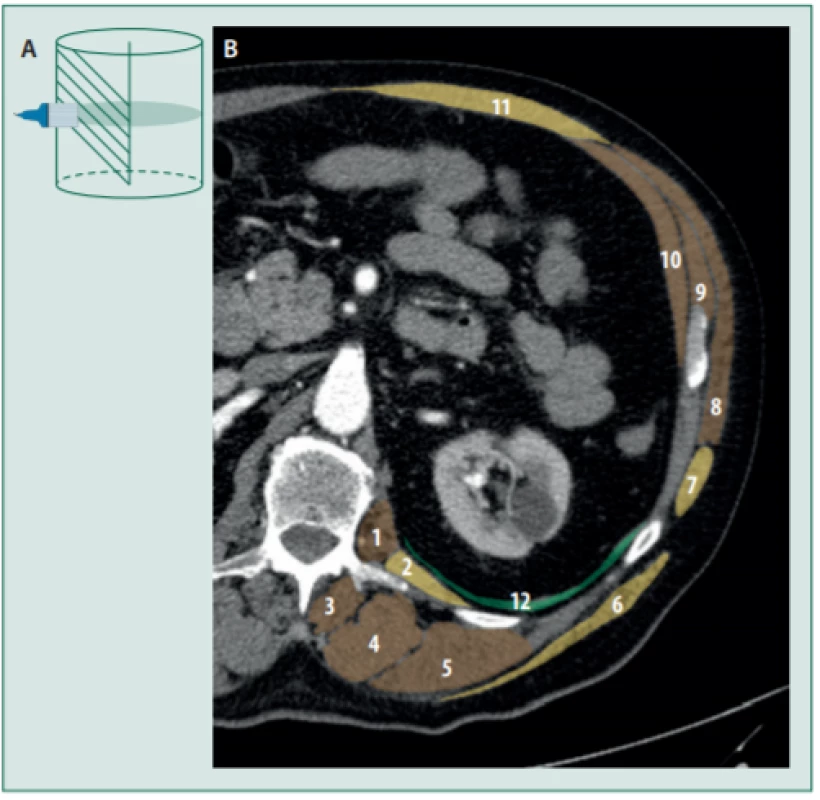

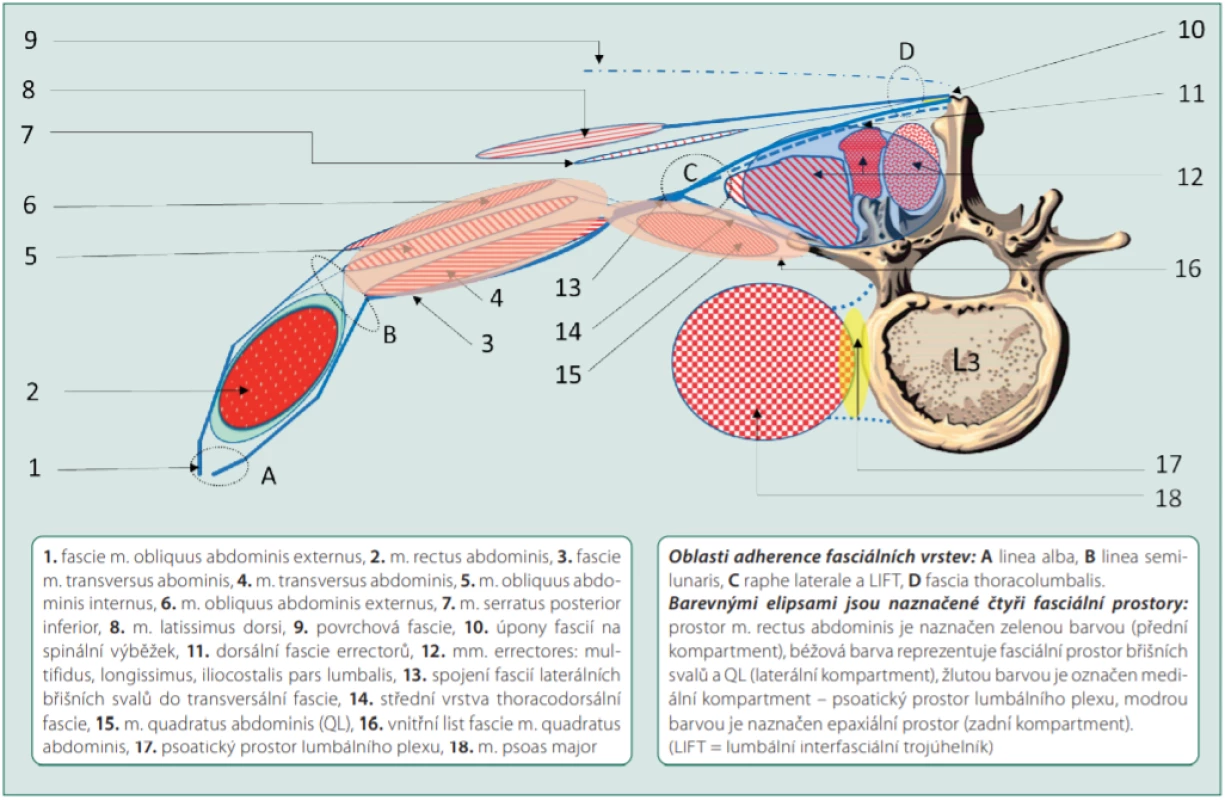

Přijmeme­‑li tuto koncepci, vznikají tak hypoteticky v dolní části trupu 4 oddělené fasciální prostory, ve kterých se může tekutina rela­tivně volně šířit, ale její průnik do sousedních kompartmentů je značně omezen (obr. 3).

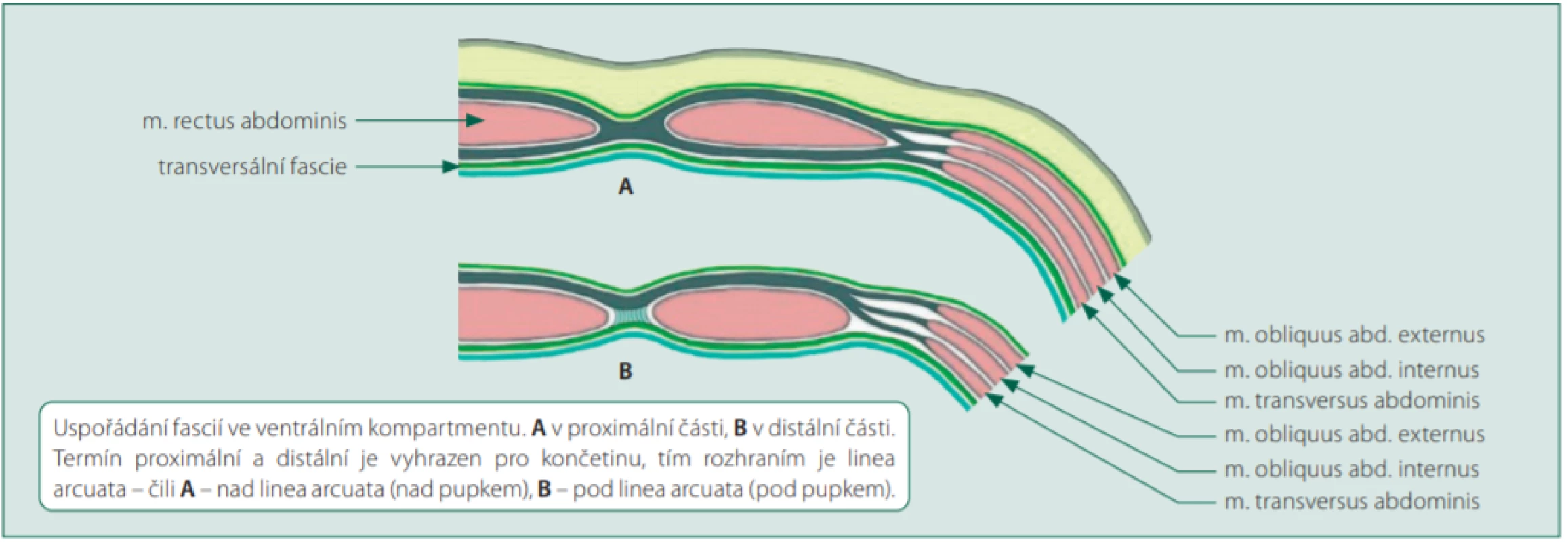

A) Přední kompartment (m. rectus abdominis)

Fascie tří laterálních břišních svalů m. obliquus abdominis externus (OAE), m. obliquus abdominis internus (OAI) a m. transversus abdominis (TA) vytvářejí ventrálně v linea semilunaris společnou aponeurózu, která vytváří ventrálně dva listy a obkružuje m. rectus abdominis (RA) z obou stran. Ve střední linii se spojí oba listy opět i s povrchní fascií a společně vytvoří linea alba. Za přední kompartment považujeme okolí přímého svalu břišního reprezentované prostorem mezi fasciálními obaly přímého břišního svalu a fasciemi laterálních břišních svalů. Ve střední čáře je přední kompartment rozdělen lineou alba a z boku je ohraničen spojením fascií bočních svalů břišních v linea semilunaris. Kompartment však nemá v celém průběhu stejnou strukturu. Fascie m. obliquus abdominis internus se ve dvou proximálních třetinách dělí tak, že ventrální část probíhá nad přímým břišním svalem společně s fascií m. obliquus abdominis externus. Druhá vnitřní část fascie OAI probíhá s fascií m. transversus abdominis pod přímým břišním svalem. V distální třetině břišní stěny (pod pupkem) dochází ke změně v uspořádání fascií. Fascie bočních břišních svalů se spojují a probíhají společně nad přímým svalem břišním [19] (obr. 4). Tato skutečnost je klíčová pro bezpečnost regionální anestezie u rectus sheath block. Vhodným místem pro aplikaci lokálního anestetika je prostor nad pupkem. V dolní třetině přímého břišního svalu je mezi peritoneem a svalem jen tenký prostor. Nebezpečí proniknutí jehly do peritoneální dutiny je v dolní třetině rectus sheat výrazně vyšší i při vizualizaci hrotu ultrazvukem.

B) Kompartment boční (laterální břišní svaly a m. quadratus lumborum (QL)) (obr. 3)

Boční část břišní stěny tvoří tři ploché svaly, nejpovrchněji je zevní šikmý sval (obliquus abdominis externus), proximálně začíná na zevní straně volných žeber, vnitřní šikmý sval (obliquus abdominis internus), jehož začátky jsou navázány na dolní části volných žeber, a nejhlouběji je umístěn m. transversus abdominis začínající na vnitřních částech žeber. Distálně se laterální svaly břišní upínají na pánevních kostech, ventrálně se spojují v již řečené linea semilunaris a dorsálně se přes transversální fascii fixují na lumbální obratle. Spolu s m. QL tvoří společný fasciální prostor. Boční kompartment začíná v linea semilunaris a je tvořen hlubokými fasciemi laterálních svalů břišních a fasciemi obalující z obou stran m. QL (obr. 5). Do kompartmentu bočních břišních svalů vstupují ventrální větve Th5–Th11 cestou mezižeberních svalů. Přední větve Th12 a L1 vstupuje do tohoto kompartmentu po přední straně m. QL a zanořuje se „segmentálně“ mezi boční břišní svaly. Z hlediska prezentované fasciální teorie přední větve Th12 a L1 nejsou součástí lumbálního plexu, ale mají společné fasciální prostory s ventrálními větvemi dolních hrudních nervů (obr. 3, 5).

Na latero­‑dorsálním konci svalové hmoty bočních břišních svalů dochází k postupné fúzi jejich fascií jako posílení transversální fascie (obr. 3). Transversální fascie je silná aponeurotická fascie ležící mezi vnitřní stranou TA a parietálním peritoneem, má největší podíl na funkčním spojení břišního svalstva s páteří.

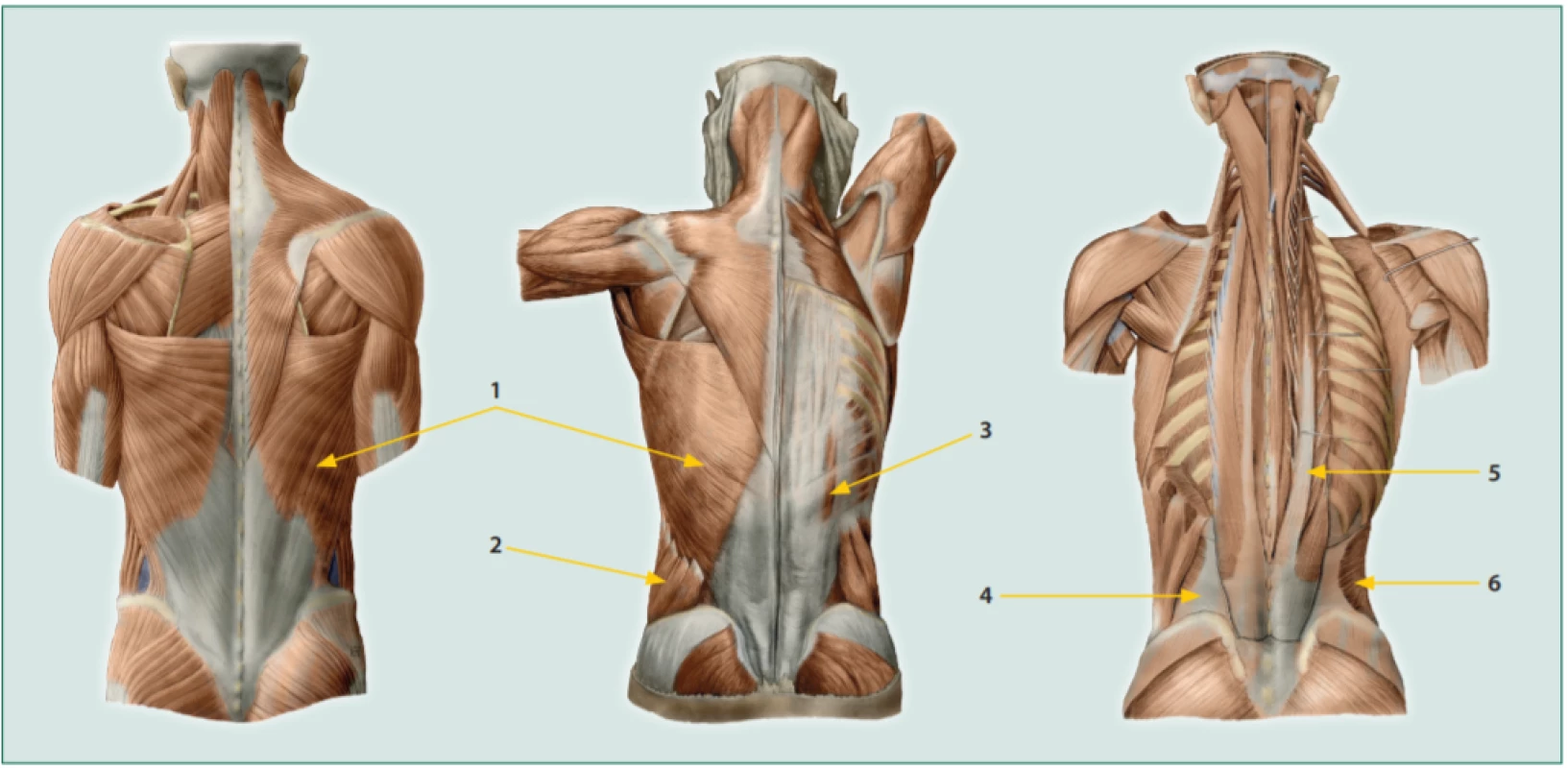

Již v úvodu jsme se zmínili o thoracolumbální fascii (TLF) (obr. 3), která je složena z několika aponeurotických a fasciálních vrstev, má stabilizační a motorickou funkci.

V literatuře je popsán dvouvrstevný a třívrstevný model TLF [17]. Odborníci, kteří se zabývají především motorikou a stabilitou svalového aparátu, dávají přednost dvouvrstevnému konceptu. Dvouvrstevný koncept respektuje zadní a střední list (obr. 3). Zadní vrstva TLF je tvořena převážně v proximální části aponeourosou m. lattisimus dorsi a m. serartus posterior. V distální části se přidává m. gluteus maximus a m. biceps femoris. Na skladbě povrchních vrstev se podílí také dorsální část transversální fascie. Zadní list fascie obepíná zadní části paraspinálních svalů (obr. 3).

Střední fasciální list (TLF) odděluje paraspinální svaly a m. quadratus lumborum (QLB). Je tvořen především mediálními úpony transversální fascie na laterální výběžek obratlů. Rozdvojením mohutné transversální fascie se vytváří na laterální hraně m. quadratus lumborum lumbální interfasciální trojúhelník (LIFT) [20]. Tato křižovatka fasciálních vrstev a prostorů umožňuje šíření anestetika kraniálně, laterálně i kaudálně.

Oblast LIFT se dostala do povědomí anesteziologů uvedením bloků ze skupiny QLB I–II. Z hlediska kompartmentů je střední list TLF dorsálním ukončením laterálního kompartmentu.

Pro regionální anestezii, která zkoumá chování tekutiny v jednotlivých prostorech a její šíření ke skupinám nervů, je však přijatelnější třívrstevná koncepce TLF [17] (obr. 3). Třívrstevný model je shodný s dvouvrstevným, s tím rozdílem, že u třívrstevného modelu se k TLF řadí i vnitřní vrstva facie, která obepíná m. QL z přední strany. V místech laterálních spinálních výběžků se upíná na lumbální obratle a tím uzavírá fasciální prostor bočních břišních svalů z mediální strany. Ventrální část fasciálních obalů m. QL je místo pro transmuskulární aplikaci QLB III. V tomto fasciálním prostoru přímo probíhá n. subcostalis, n. iliohypogastricus a ilioinquinalis. Podané anestetikum k laterálnímu okraji QL má prostor pro ventrální šíření mezi laterální břišní svaly.

C) Kompartment mediální (iliopsoatická fascie)

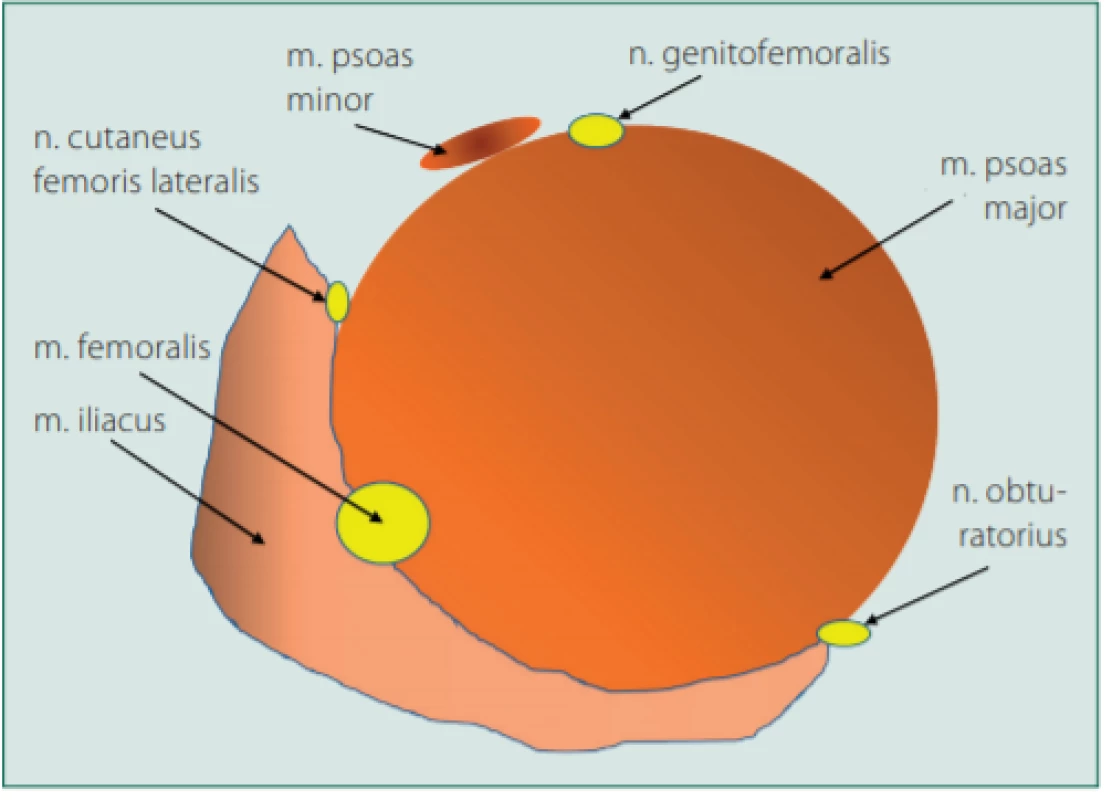

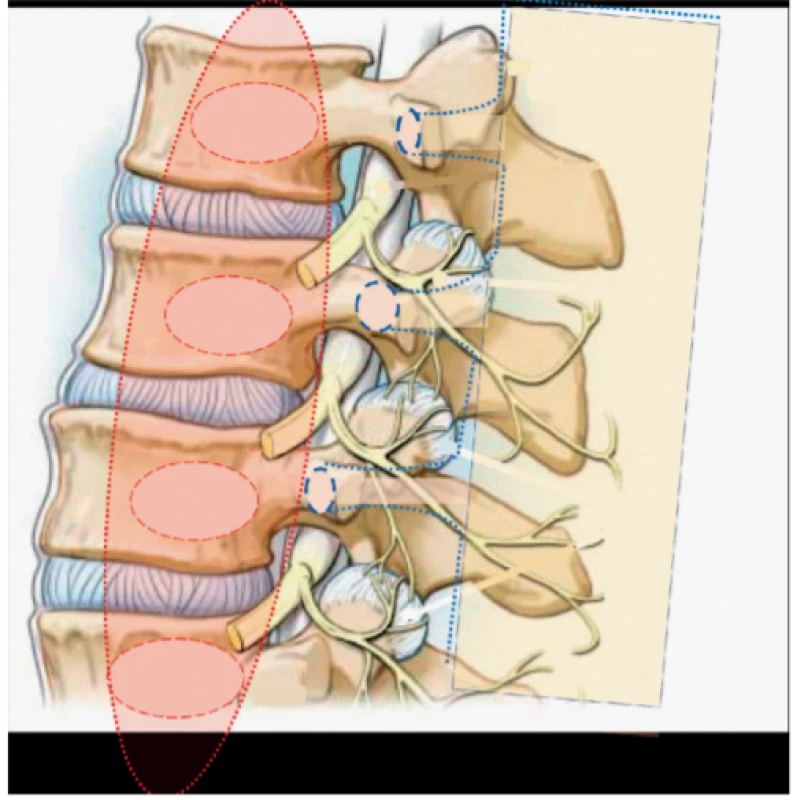

Vnitřní fasciální obal m. QL se upíná na laterální výběžky lumbálních obratlů. V kraniokaudálním směru vynechává oblast ploténky a těla obratlů. Na tělech lumbálních obratlů jsou z boční strany uchyceny počátky m. psoas minor a major (obr. 6). Do psoatického kompartmentu vstupují přední větve lumbálních nervů L2–L5 a vytvářejí lumbální plexus. M. psoas minor si zachovává segmentální charakter, kdežto ostatní snopce postupně splývají v jednu svalovou masu. Tím dochází k dojmu, že lumbální plexus je umístěn ve svalu. Ve skutečnosti jsou nervy spíše mezi jednotlivými segmenty. V oblasti segmentů je volný pohyb tekutin, takže lze z jednoho vpichu dosáhnout blokády všech nervů psoatického kompartmentu. M. psoas major (PM) je obalen hlubokým listem hluboké svalové fascie, zde jí nazveme jako iliopsoatickou fascii. Fascie obepíná m. psoas major a m. iliacus až do oblasti úponu m. iliopsoas pod tříselný vaz (obr. 6). Iliopsoatická fascie představuje pro tekutiny ohraničený prostor, ve kterém se nachází n. cutaneus femoris lateralis (CFL), nervus femoralis (NF) a nervus obturatorius (NO) (obr. 7, 8, 9). NO probíhá na dorsomediální straně psoatického svalu a zhruba v úrovni S1 opouští iliopsoatickou fascii (obr. 10), a prochází distálním směrem okolo močového měchýře ve fasciálních obalech ilických cév. Ty posléze opouští a směřuje ventrálně do foramen obturatorium.

Objem iliopsoatického fasciálního kompartmentu je rozsáhlý a k úplnému vyplnění bychom potřebovali množství anestetika překračující maximální jednotlivou dávku. Pro regionální anestezii nervů lumbálního plexu v psoatickém kompartmentu můžeme využít tři úrovně přístupu [21].

Proximální (lumbální L2–L4) (psoas kompartment blok)

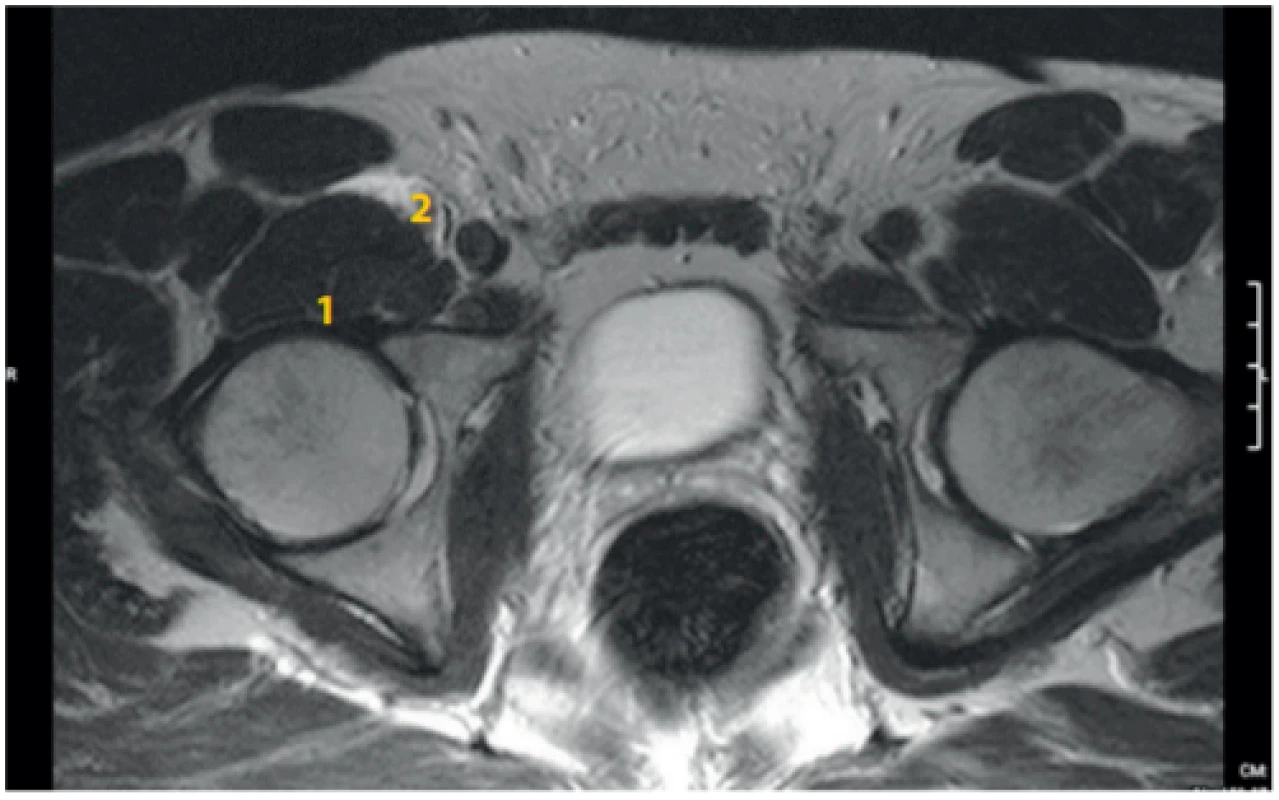

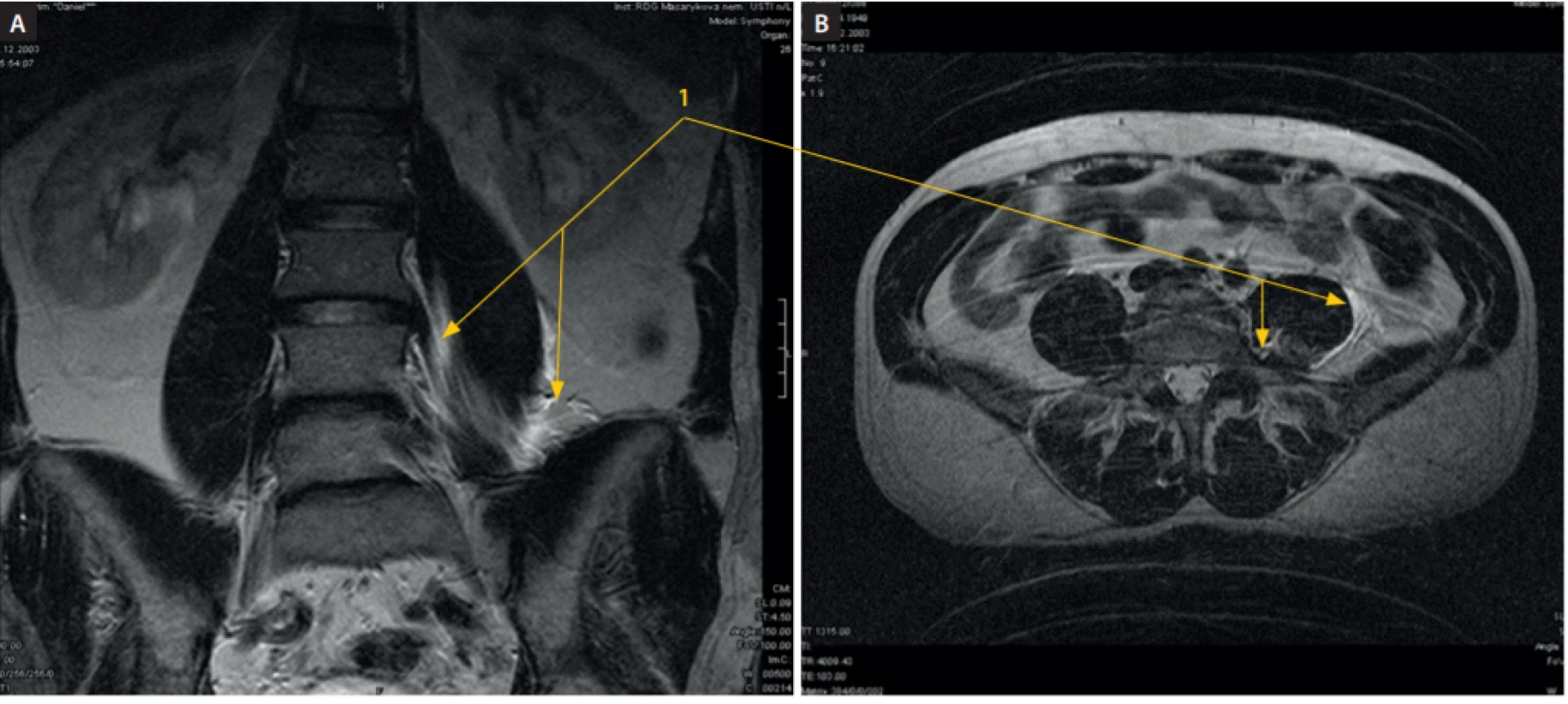

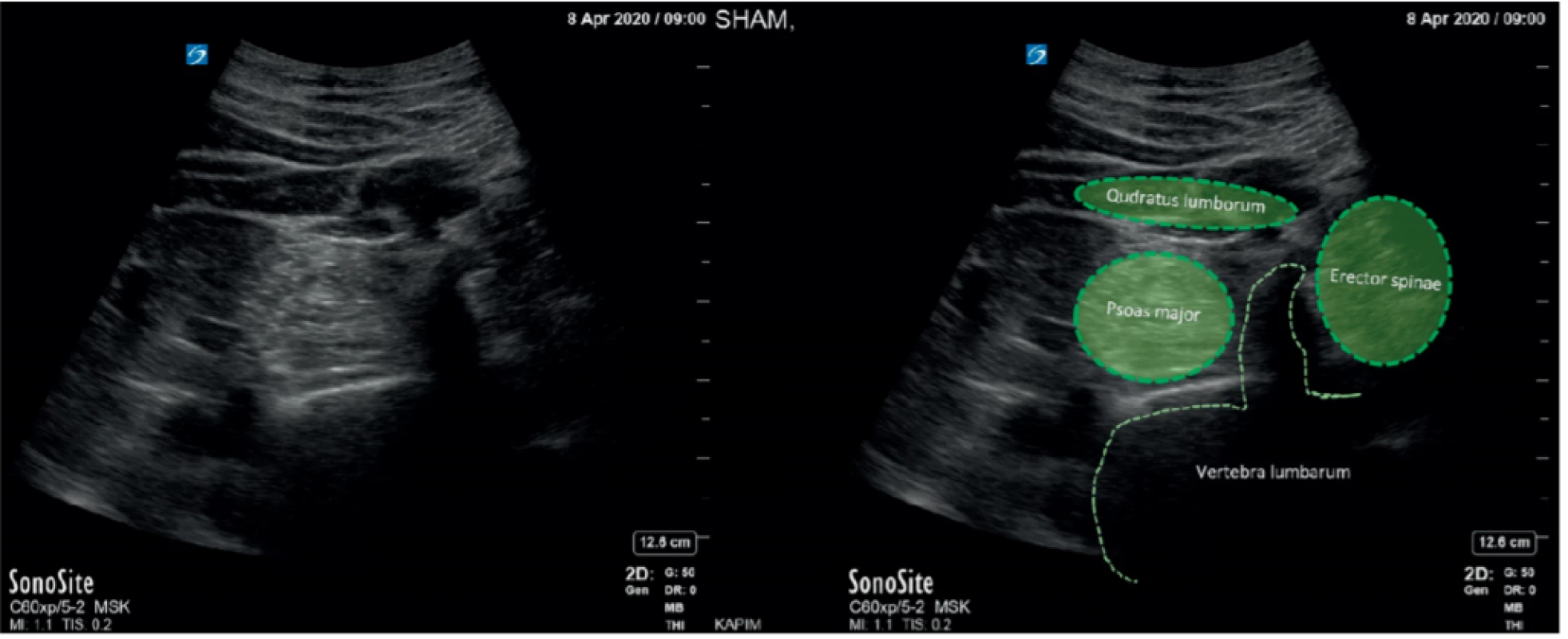

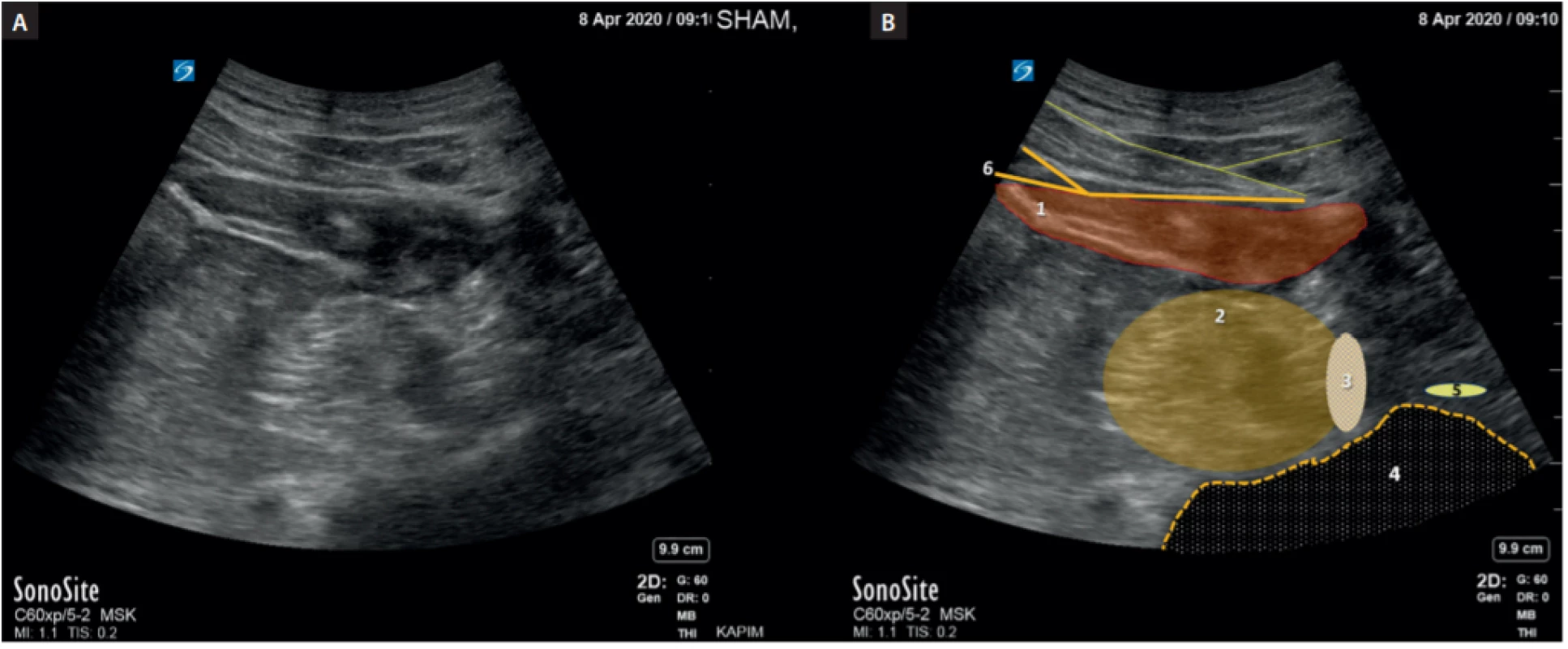

Proximální lumbální přístup má dvě varianty. Jednak klasický přístup zezadu paravertebrálně (obr. 8) [22], nebo za asistence ultrazvukem z boku modifikovaným Shamrock view (SV) (obr. 11). Při klasickém SV se snažíme získat jako vodítko obraz transverzálního vertebrálního výběžku (Shamrock sign) (obr. 11). Mírným posunem sondou zmizí obraz laterálního výběžku a vidíme do prostoru mezi postranní výběžky tam, kde z páteřního kanálu vystupují lumbální nervy do psoatického kompartmentu (obr. 12).

Suprainguinální fascia iliaca blok (FIB) [10]

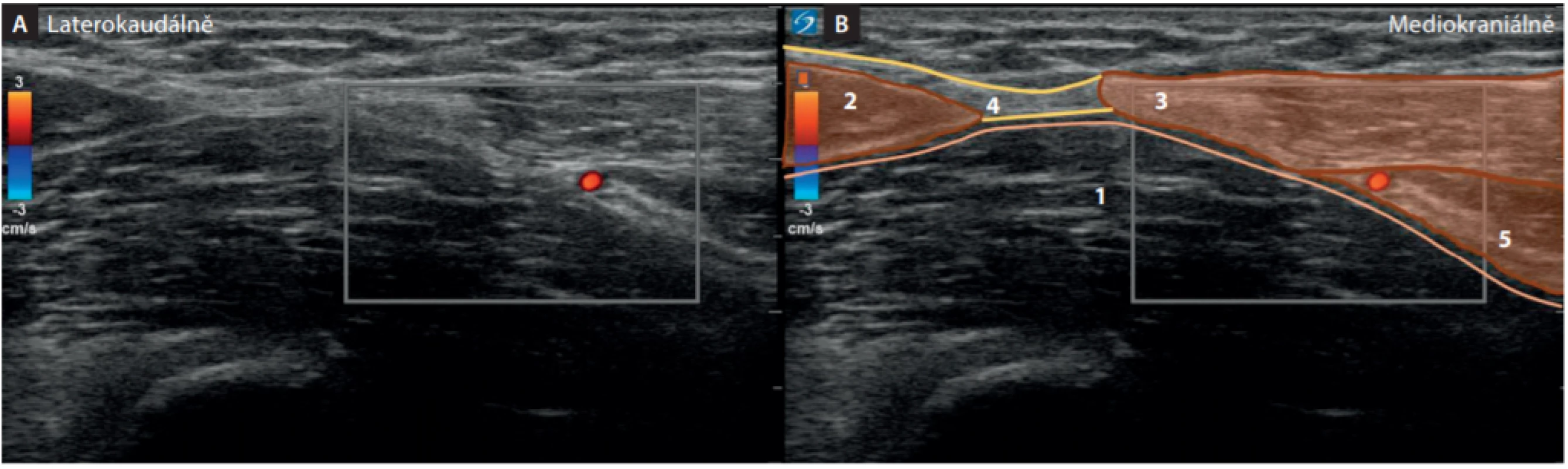

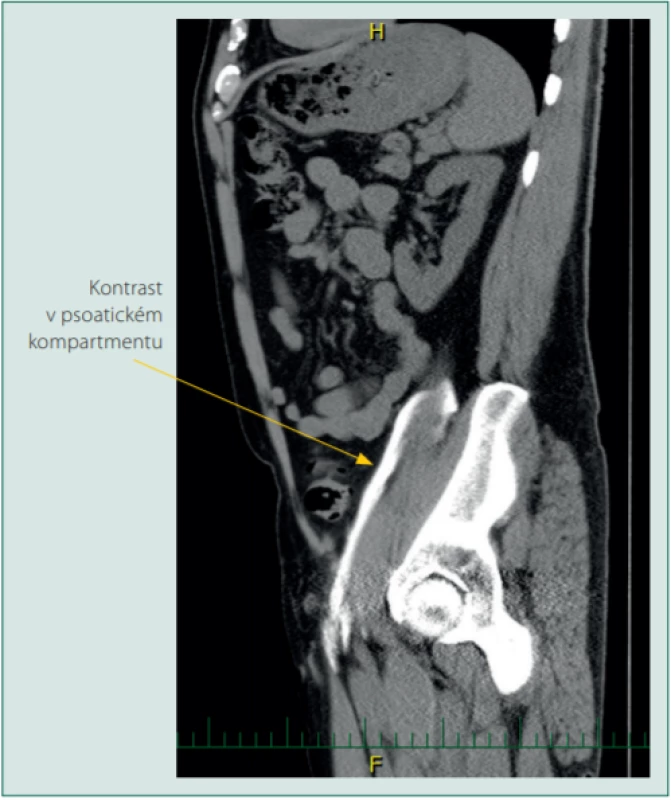

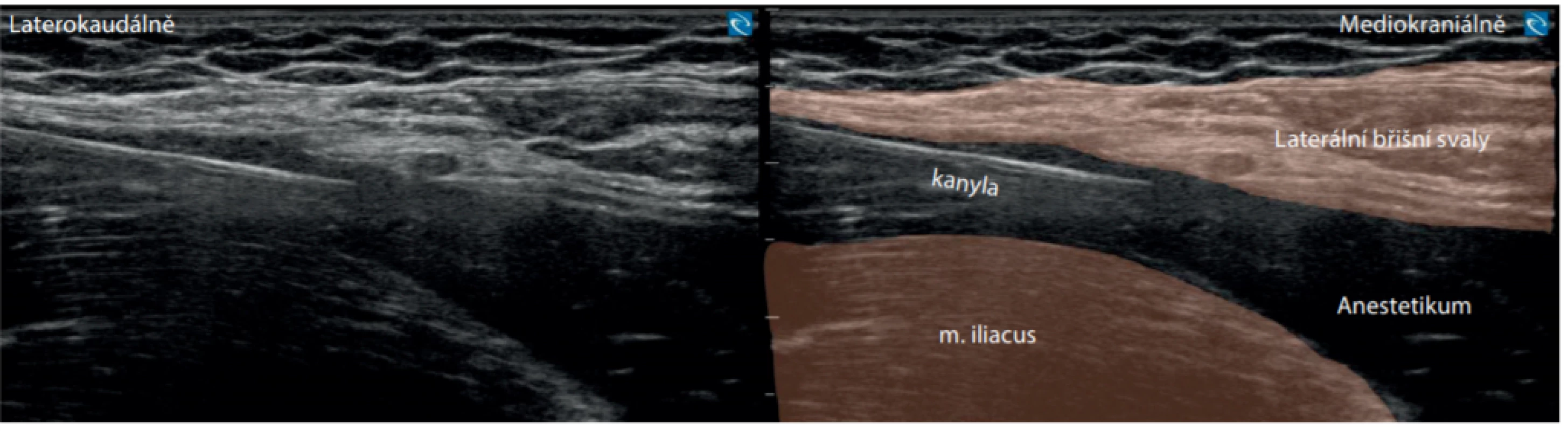

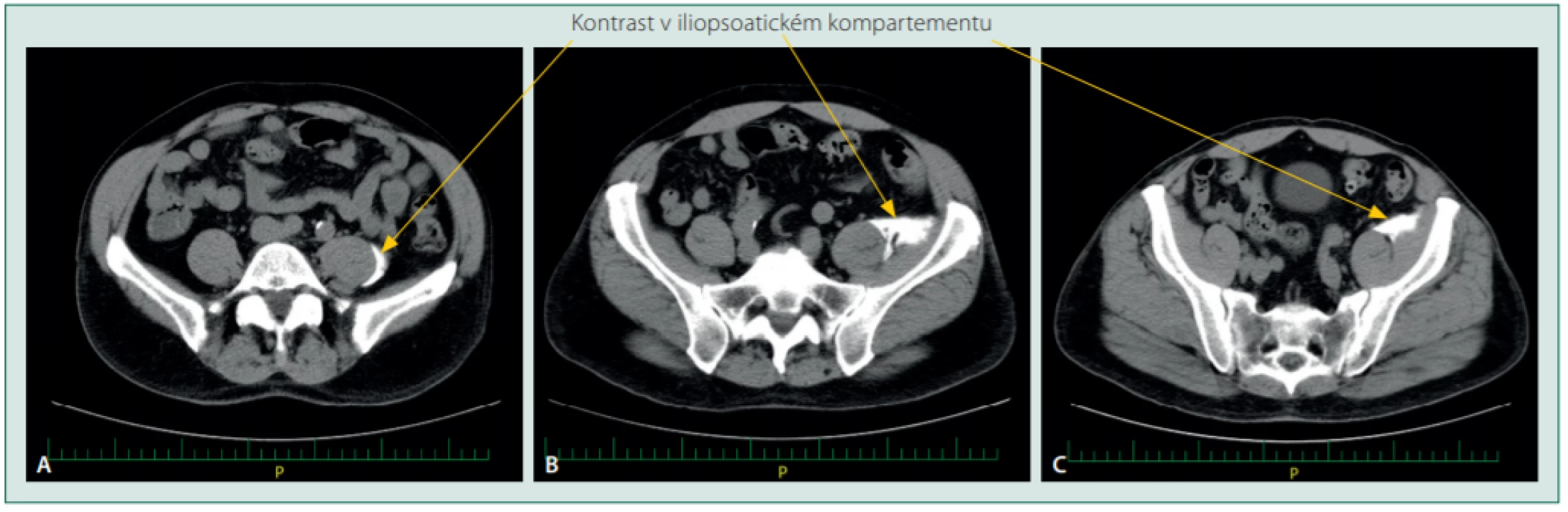

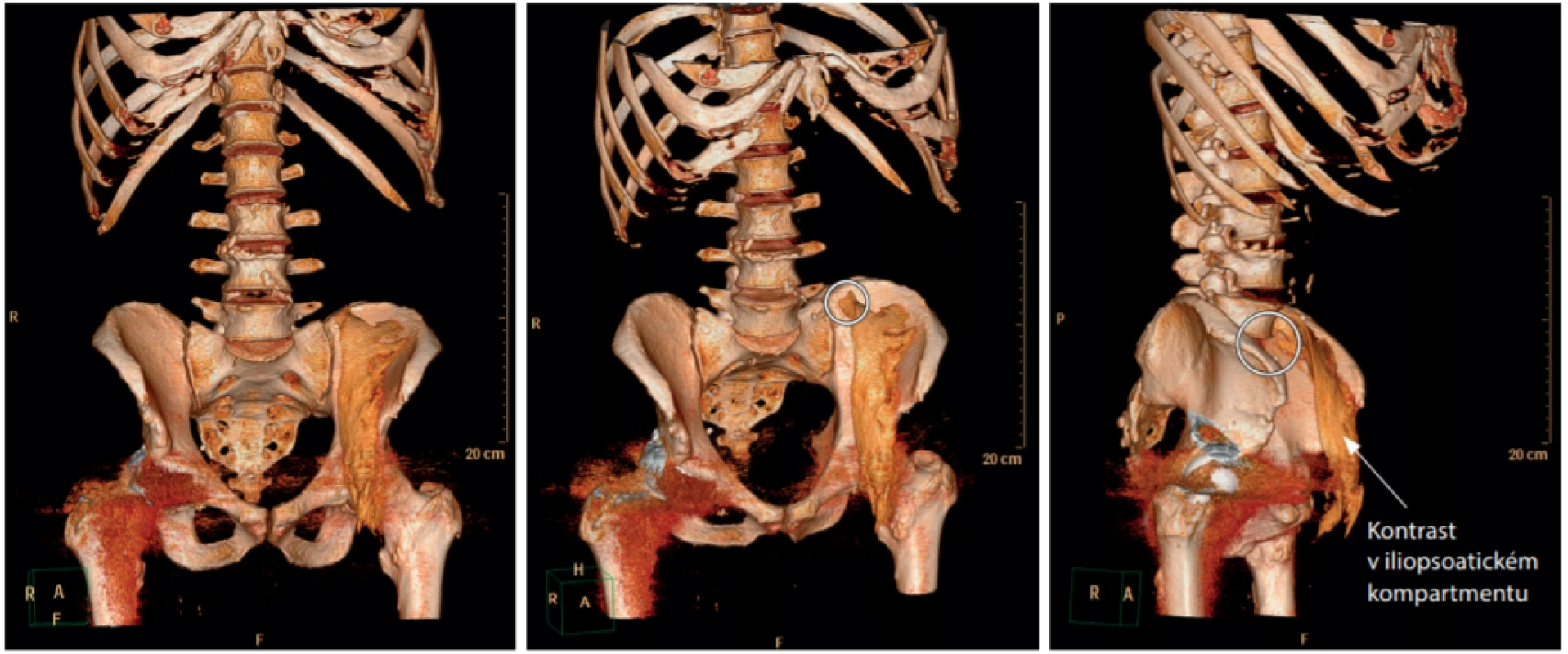

Ve střední části je možno vniknout do iliopsoatické fascie suprainquinální cestou. Principem bloku je podat anestetikum mezi sval a fascii m. iliacus nad inguinálním ligamentem (obr. 13, 14). Blok se standardně používá s ultrazvukovou asistencí, ale v emergentních případech je možné ho použít podle landmarks i mimo operační sál. Lokální anestetikum se šíří u tohoto bloku jak kraniálně, tak kaudálně a za příznivých okolností se může rozšířit v oblasti S1 i na n. obturatorius (obr. 15, 16).

Infrainguinální FIB nebo klasický blok 3 in 1, respektive 2 in 1 [22]

Je třetí místo přístupu do iliopsoatického kompartmentu. Na obr. 17 je vidět vrchol šíření LA do psoatického kompartmentu po aplikaci 20 ml tekutiny infrainguinálně k n. femoralis.

D) Kompartment zadní (erector spinae)

Další skupinou svalů s vlastními obaly jsou svaly zásobené zadními nervovými větvičkami, svaly epaxiální (zádové). Ty v embryonálním stadiu necestují a jejich fasciální systém zůstává segmentovaný po jednotlivých svalech či snopcích. Epaxiální svaly zajištují stabilitu páteře a jsou zastoupeny jednak drobnými svaly meziobratlovými, ale hlavní masu tvoří skupina tří svalů, která se souhrnně nazývá mm. errectores. Ventrální hranici epaxiálních svalů tvoří zadní hrana transversálních výběžků obratlů. Zadní hranici tvoří naléhající fascie obou zárodečných vrstev směřujících ke spinálním výběžkům hrudních obratlů, kde se stanou součástí thoracodorsální aponeurózy. V lumbální oblasti mají erectory kompaktnější tvar než v hrudní části. V lumbální oblasti probíhají svaly v užším koridoru, takže jsou fixovány mezi obratlovým tělem, spinálním a transversálním výběžkem obratlů. Podáním anestetika mezi zádové svaly jsme schopni dosáhnout jednostranné anestezie v lumbální oblasti zad. Perspektiva podání anestetika do lumbální části epaxiálního prostoru se nabízí u chirurgických výkonů procházejících touto oblastí [23].

Shrnutí a použitelné důsledky fasciální teorie pro běžnou praxi

Fasciální teorie přináší nový pohled na blokády thorakolumbálního přechodu. V klasických učebnicích jsou přední větve nervů z úrovně L1 automaticky přiřazeny k lumbálnímu plexu. Terminální nervy z předních větví spinálních nervů Th12 a L1, probíhající již pod bránicí, jsou při své cestě k cílovým orgánům ve společných fasciálních prostorech s nervy Th5–Th11. N. subcostalis (SC) a nn. ilioinguinalis (II) a iliohypogastricus (IH) běží po vnitřní straně m. quadratus lumborum a vstupují pod vnitřní list transversální fascie v části mezi jejími úpony na příčné výběžky obratlů. Dále pak výše zmíněné nervy pokračují mezi fascie transversus abdominis a obliquus abdominis internus.

V oblasti thorakolumbálního přechodu se zásadním způsobem mění i paravertebrální prostor. Ventrolaterálně od páteře není již přítomna plíce, paravertebrální prostor je vyplněn svalem m. psoas minor a m. psoas major. Vlastní lumbální plexus začíná až od L2 a je tvořen nervy, které ústí do iliopsoatické fascie. Tento fakt také podporuje existenci laterálního kompartmentu, do kterého směřují nervy z Th12 a L1.

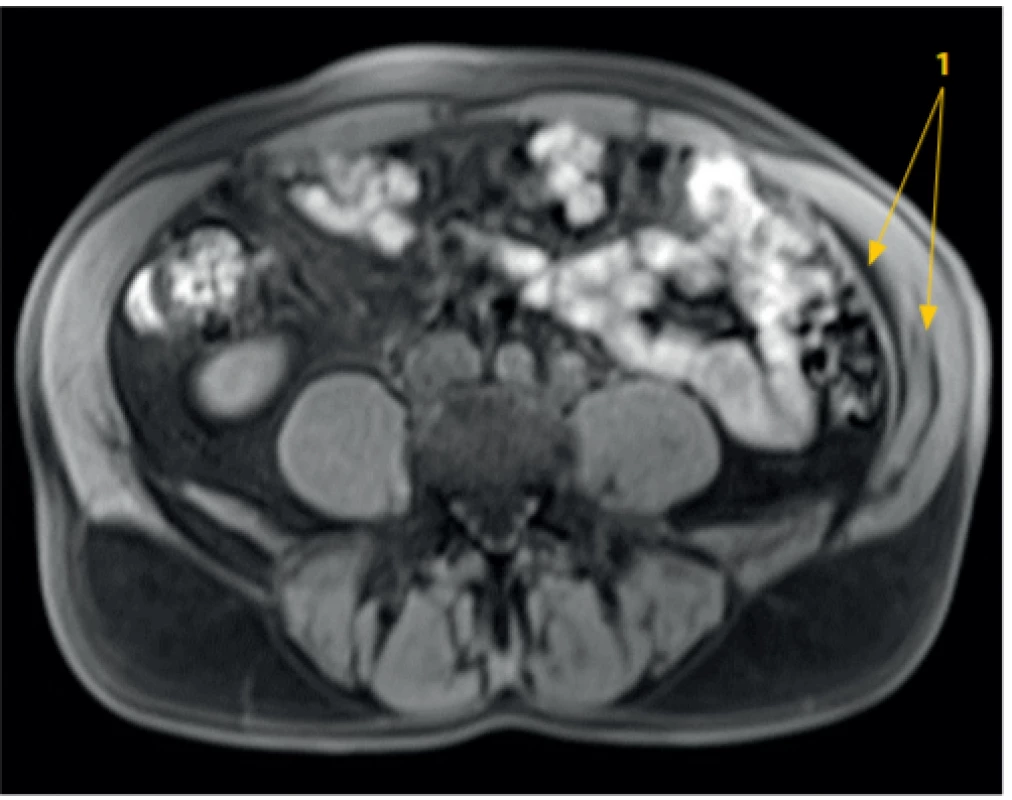

U tranversus abdominal plane bloku (TAP) (obr. 18) se aplikuje mezi m. transversus abdominis a m. obliquus abdominis internus. Podle názvu bloku by mohlo dojít k nejasnostem, jakou roli zde hraje transversální fascie. Transversální fascie běží na opačné (vnitřní) straně m. transversus abdominis a na distribuci a efektu LA se prakticky nepodílí.

Pochopení složitých vztahů fascií při vytváření TLF usnadní interpretaci šíření lokálního anestetika při blocích okolo m. QL a přilehlých paraspinálních přístupech. Každý z typů QLB má svůj specifický charakter šíření lokálního anestetika.

Průkaz samostatného prostoru tvořeného fasciemi m. psoas a m. iliacus mění náhled na blokády lumbálního plexu, ale usnadňuje i interpretaci QLB I– III. Průkaz tvaru a rozsahu vnitřního fasciálního kompartmentu v lumbální oblasti usnadňuje výběr přístupu vzhledem k rozsahu a potřebě analgezie. Mezi proximálním (psoas kompartment blok), středním (suprainquinálním) a distálním blokem (infrainquinálním) je klinický rozdíl v pravděpodobnosti anestezie n. obturatorius, který běží v posteromediální části kompartmentu a zhruba v polovině lumbálního průběhu se uzavírá do samostatných fasciálních struktur. Největší pravděpodobnost úspěšného bloku n. obturatorius je u proximálního přístupu, u mediálního (suprainquinálního) je možnost zajistit anestezii v oblasti n. obturatorius závislá na objemu anestetika a na konkrétních anatomických poměrech anestezovaného. Z infrainquinálního, distálního přístupu není blokáda n. obturatorius u dospělých pravděpodobná, u dětí a velmi štíhlých jedinců je však možná.

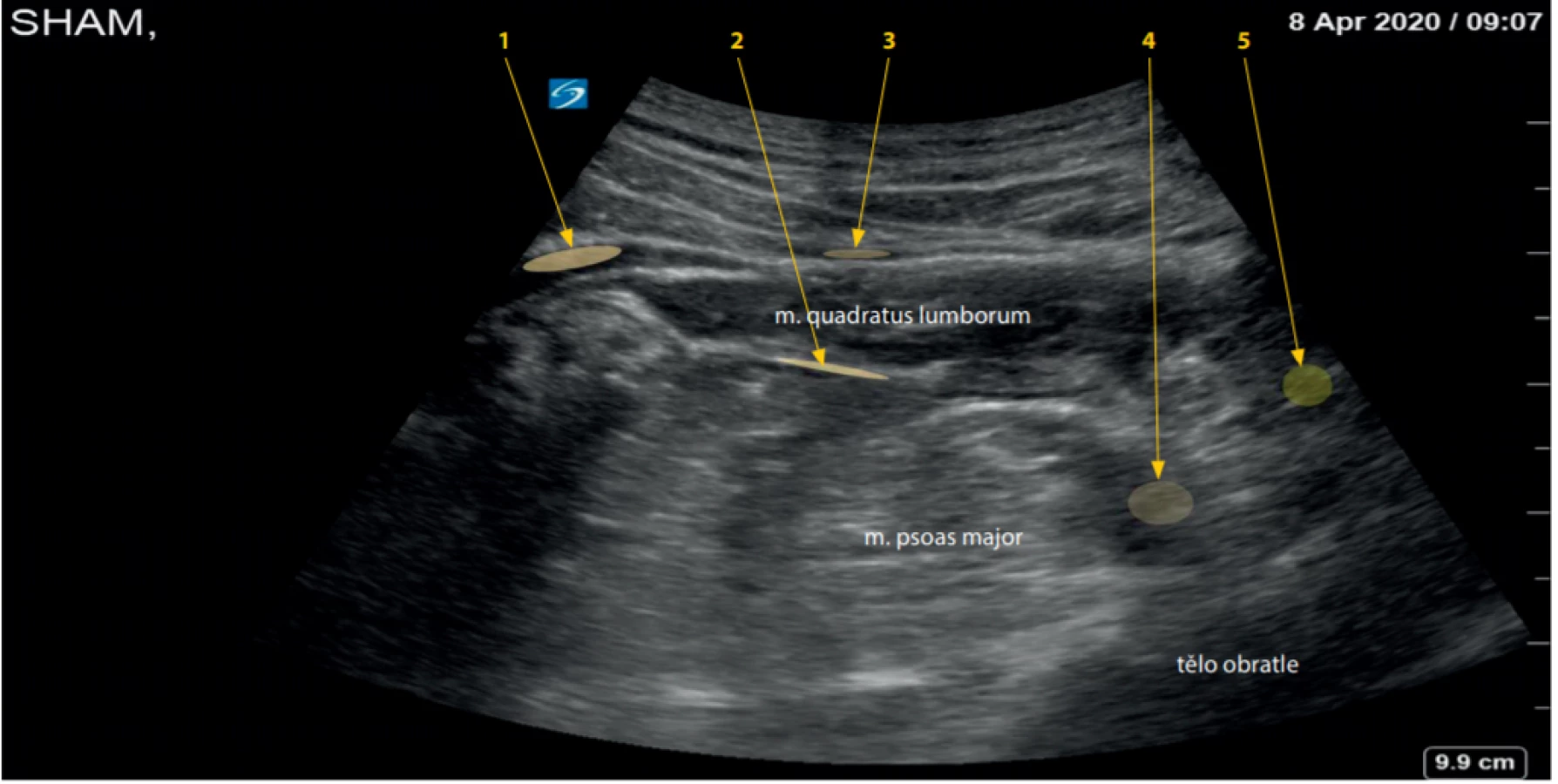

Boční pohled na lumbální krajinu (Shamrock sign) poskytuje unikátní pohled najednou do třech různých kompartmentů (obr. 19), laterálního, mediálního i zadního. To znamená, že z jednoho nastavení UZ sondy můžeme provést celou plejádu bloků.

Stejně jako v krční a hrudní oblasti je v lumbální oblasti umístěno svalstvo inervované ze zadních míšních větví (epaxiální svalstvo). Lumbální epaxiální svalstvo oproti hrudnímu mění tvar a s tím i rozsah fasciálních obalů. Na hrudníku začínal m. iliocostalis na žebrech a umožňoval laterální šíření lokálního anestetika k laterálním větvím interkostálních nervů. V lumbální oblasti nemůžeme počítat s blokádou laterálních větví interkostálních nervů ve velkém rozsahu. Efekt RA bude více koncentrován do lumbální oblasti a směrem na nervy clunei superiores. Dalším anatomickým rozdílem mezi lumbální a hrudní oblastí je skutečnost, že na hrudníku je nad erectory umístěna povrchní a střední vrstva svalů, kdežto v lumbální oblasti jsou to už jen jejich fasciální a vazivové úpony, které jsou součástí thorakodorsální fascie.
