Urgentní infraglotické zajištění dýchacích cest – koniopunkce, koniostomie, BACT

Souhrn

Infraglotické punkční a chirurgické přístupy do trachey jsou poslední možností zajištění dýchacích cest, oxygenace a ventilace u pacientů, u nichž selžou konvenční techniky. Hlavní indikací především v anestezii jsou stavy „cannot intubate, cannot oxygenate“. Infraglotické přístupy mohou být primární technikou zajištění dýchacích cest u traumatu obličeje, nádorů, otoku nebo ve válečné medicíně. Výuka a pravidelný trénink na kadaverech nebo modelech jsou klíčovými prvky ve zvládnutí těchto život zachraňujících technik především z toho důvodu, že jejich četnost v reálné medicíně je extrémně nízká. Přehledný článek diskutuje jednotlivé techniky – koniopunkci, koniostomii a bužií-asistovanou koniostomii, jejich provedení, výuku, výhody a nevýhody.

klíčová slova:

infraglotické techniky – koniopunkce – koniostomie – bužie – výuka

ÚVOD

Urgentní infraglotické zajištění dýchacích cest je poslední možností zajistit oxygenaci a ventilaci u pacienta v situaci CICO (cannot intubate – cannot oxygenate), kdy selžou ostatní předchozí pokusy o zajištění dýchacích cest (OTI / LMA / ventilace obličejovou maskou). Jejich místo je nejen u těchto stavů v anestezii, ale také v urgentní medicíně, přednemocniční i intenzivní péči. V algoritmech urgentního zajištění dýchacích cest ve válečné medicíně je dokonce koniotomie doporučována jako druhý krok hned po ventilaci obličejovou maskou a zavedení vzduchovodu [1].

Četnost provedení těchto urgentních výkonů je v reálné medicíně extrémně nízká, odhaduje se od 0,002% při anestezii na operačním sále [2] až po 10,9 % v traumatologické přednemocniční péči [3].

Na operačním sále je při neúspěšné intubaci doporučeno použití supraglotické pomůcky, ale existují situace, například nádory v dutině ústní, kdy i zde je při neúspěšné intubaci indikováno použití infraglotického přístupu jako „plánu B“ [4].

Z důvodu toho, že běžný anesteziolog nebo intenzivista tuto metodu provádí v klinické praxi minimálně, ale pokud je indikována, jedná se o život ohrožující stav v časovém stresu, je důležitý trénink na kadaverech, simulátorech nebo zvířecím modelu [5].

ANATOMIE – MÍSTO PROVEDENÍ

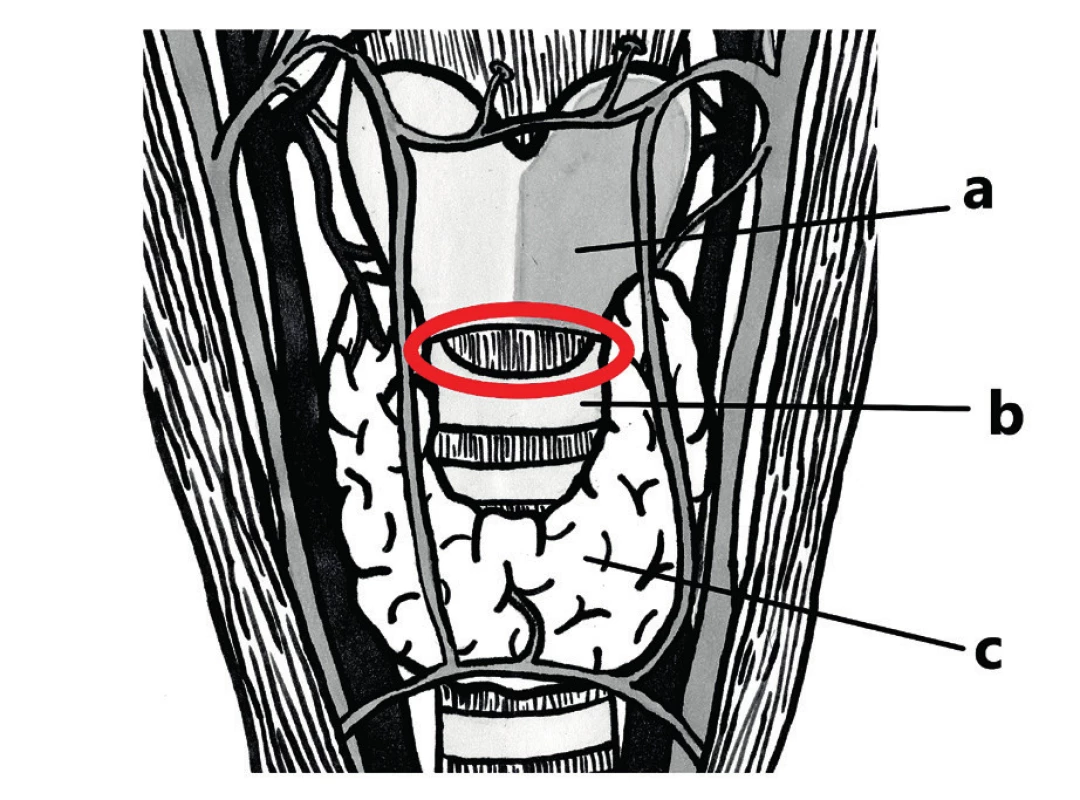

Místem provedení urgentních přístupů do trachey je ligamentum cricothyroideum, které je v přední části zesílené o conus elasticus, někdy můžeme najít v literatuře i název ligamentum conicum, podle staré anatomické nomenklatury. Ligamentum cricothyroideum spojuje cartilago thyroidea a cartilago cricoidea (obr. 1). Místo najdeme nejlépe tak, že hranou prstu sjedeme přes thyroidální chrupavku a zapadneme do mělké prohlubně, před další „tuhou“ strukturou, kterou je cartilago cricoidea. Mnemotechnickou pomůckou pro vyhledání je „to první měkké místo pod tím tvrdým“. U obézních pacientů je ve většině případů jediná kožní rýha na krku přesně nad místem ligamentum cricothyroideum. Pro úspěšné provedení je s výhodou fixovat hrtan uchopením do „V“ z prstů, kdy kůži mezi prsty fixujeme k podkoží a průdušnici a zároveň provádíme dlaní opřenou o bradu záklon hlavy (obr. 2). Vlastní provedení by mělo být ve střední linii trachey mezi prsty ve „V“, kde provedeme řez, případně punkci (obr. 3). Řez provádíme s výhodou horizontálně, shodně se štěpitelností kůže, následná eventuální jizva je esteticky přijatelnější. Kontraindikace pro provedení v kritické situaci jsou jen relativní, například patologické poměry v místě provedení, jako jsou nádorové masy. Při nejasných anatomických podmínkách je eventuálně možná lokalizace ligamenta i pomocí ultrazvuku [6]. V případě nemožnosti provedení koniostomie v místě lig. cricothyroideum je možností provést výkon kdekoli níže na trachee, pod cartilago cricoidea, tedy provést tracheostomii, jako rescue výkon. Prioritní je vždy zajištění oxygenace/ventilace, ne přesně místo zavedení do trachey.

KONIOPUNKCE

Možnosti zajištění přístupu u ještě spontánně ventilujícího pacienta je provedení koniopunkce – zavedení několika (3−4) silnějších jehel / periferních kanyl v místě lig. cricothyroideum [7]. Spontánně ventilující pacient je schopen účinně ventilovat přes plochu přibližně 4−6 mm², což je zhruba plocha tří periferních kanyl velikost 14G (oranžová kanyla, vnitřní průměr 1,7 mm).

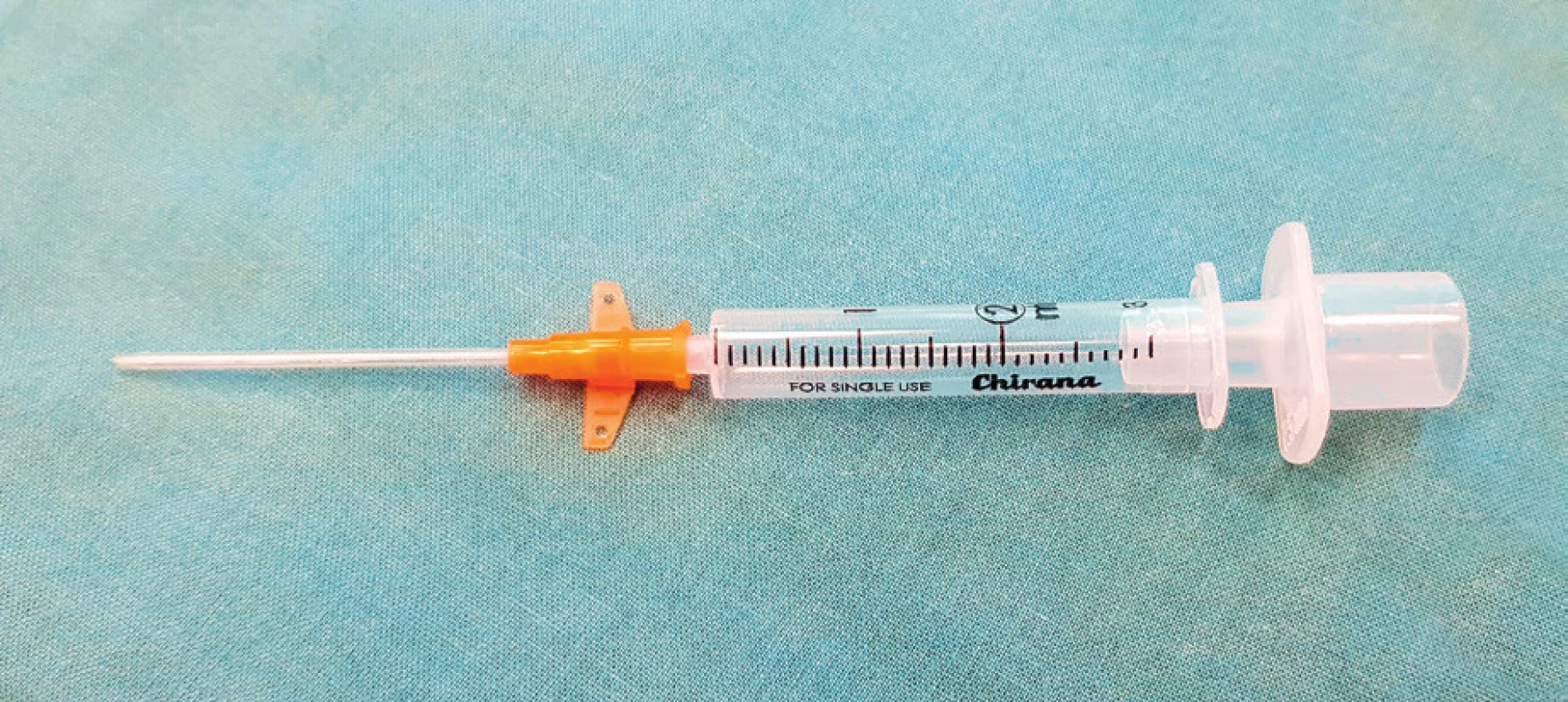

Nutností je spontánní dechová aktivita pacienta. Takže je tento způsob zajištění ventilace proveditelný jen u pacienta se zachovalou dechovou aktivitou, s obstrukcí horních dýchacích cest, například s rozvíjejícím se Quinckeho edémem, alergickou reakcí s otokem jazyka. Pokud pacient již nemá spontánní dechovou aktivitu, není možnost ho přes takto malou kanylu ventilovat. Nízkotlaké systémy spojek, jako na obrázku 4, nezajistí adekvátní oxygenaci ani ventilaci. Jedinou možností adekvátní oxygenace a eventuálně i ventilace prováděné přes tenkou kanylu skrz lig. cricothyroidemu jsou vysokotlaké systémy (např. ManuJet), které pod vysokým tlakem instilují kyslík do trachey, nutností je zde však volnost dýchacích cest k spontánnímu výdechu, takže tento systém není možné použít při neprůchodnosti horních dýchacích cest (což je právě případ CICO).

KONIOSTOMIE

Je nejlepším způsobem k urgentnímu infraglotickému zajištění dýchacích cest, v optimálním případě je provedení rychlé, během 5−15 sekund [8]. Provedení pouhé koniotomie, tj. pouze proříznutí ligamentum cricothyroideum, má tendenci se spontánně uzavírat. Pokud by pacient měl ještě spontánní dechovou aktivitu a drželi bychom koniotomii otevřenou, pacient by byl přechodně schopen spontánně ventilovat. Pokud ale pacient nemá spontánní dechovou aktivitu, musíme vždy koniotomii zajistit tak, abychom vytvořili koniostomii umožňující následnou ventilaci. Jistě je možné v nouzi použít cokoliv charakteru trubice, ale v medicínském prostředí vždy využijeme některý ze setů či níže popsaných variant, abychom mohli koniostomii využít pro následnou umělou plicní ventilaci.

V současných doporučeních [9] jsou preferovány techniky co nejjednodušší a nejdostupnější, tj. techniky „po bužii“ alias „scalpel cricothyroidotomy“, což nejlépe splňuje technika typu BACT, viz níže v textu.

KONIoSTOMICKÉ/KONIOPUNKČNÍ SETY „OVER NEEDLE“

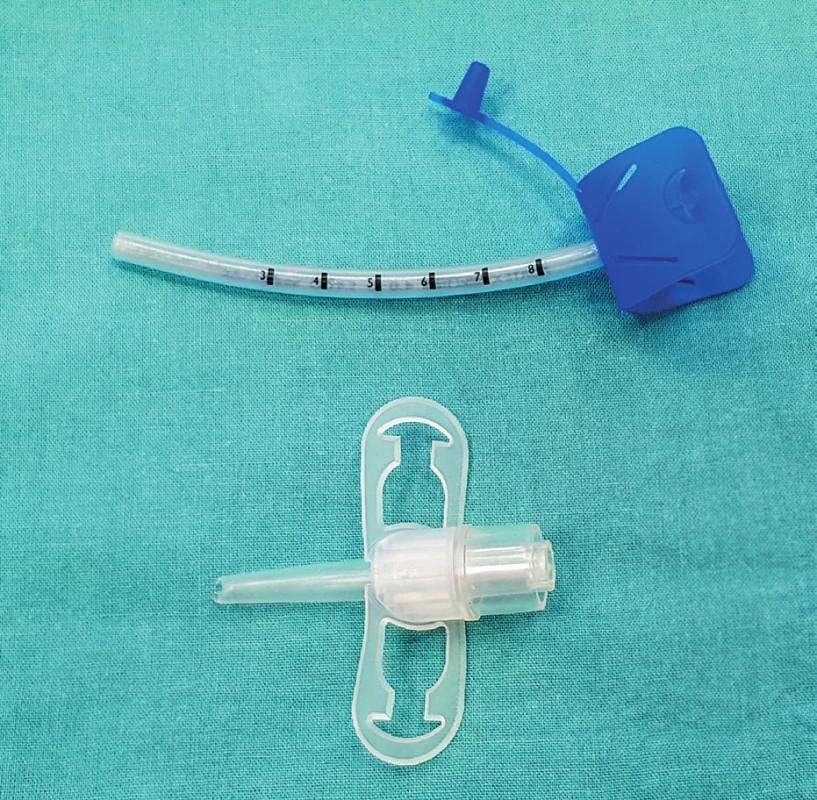

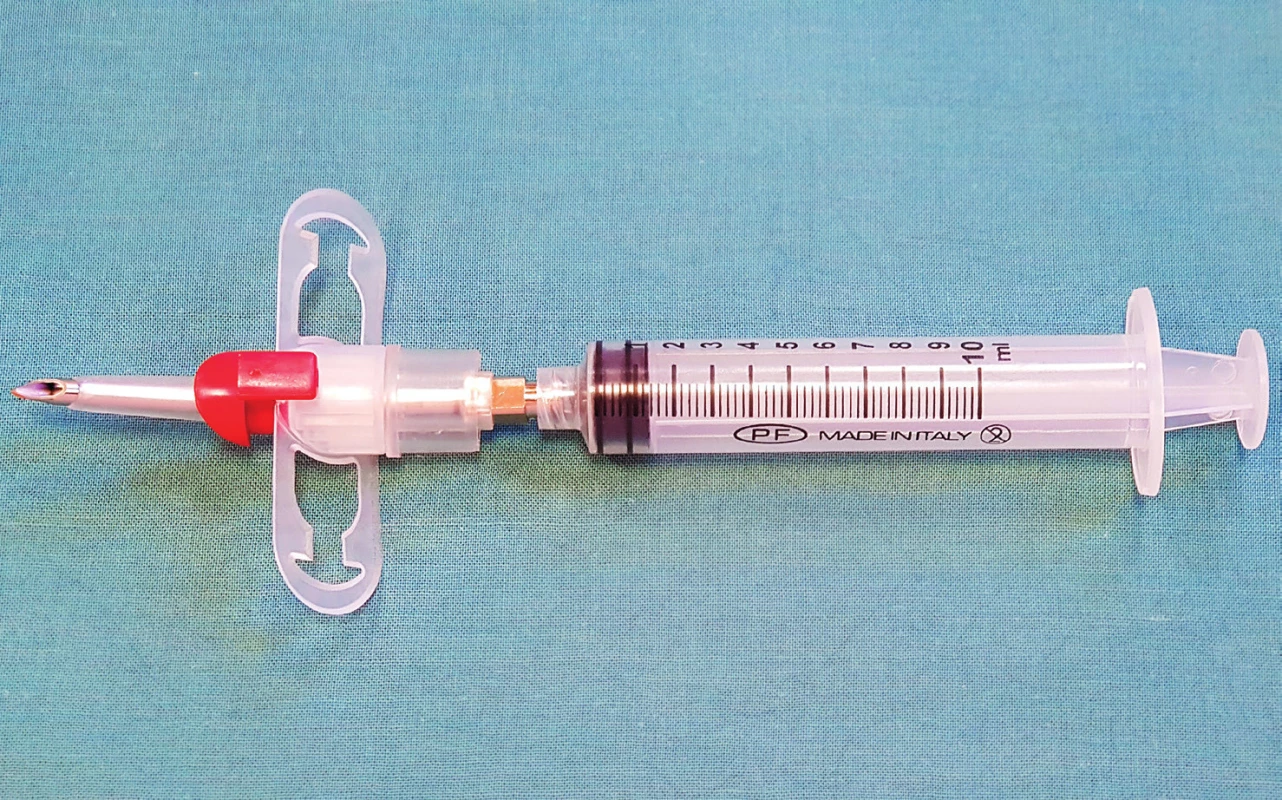

Jednou velikou skupinou setů pro koniostomii jsou systémy „over needle“, které jsou vlastně „velikou periferní kanylou“, jež se zavede přes ligamentum cricothyroideum do trachey. Představiteli jsou např. Quick Trach (obr. 5), další např. Nu-Trake, Pedia-Trake, Airfree.Novější verze těchto souprav mají i nafukovací těsnicí manžetu – například Quick Trach II, TracheoQuick Plus [10]. Nevýhodou většiny těchto setů je obtížnější zavedení vyžadující užití vyšší síly, které při nekontrolovaném prográdním vniknutí do trachey může vést k poranění zadní stěny trachey a vytvoření komunikace s jícnem. Některé systémy jako Quick Trach mají krátkou délku kanyly, která je limitující k použití u obézních pacientů (obr. 6).

KONIOSTOMICKÉ/KONIOPUNKČNÍ SETY ZAVÁDĚNÉ SELDINGEROVOU TECHNIKOU

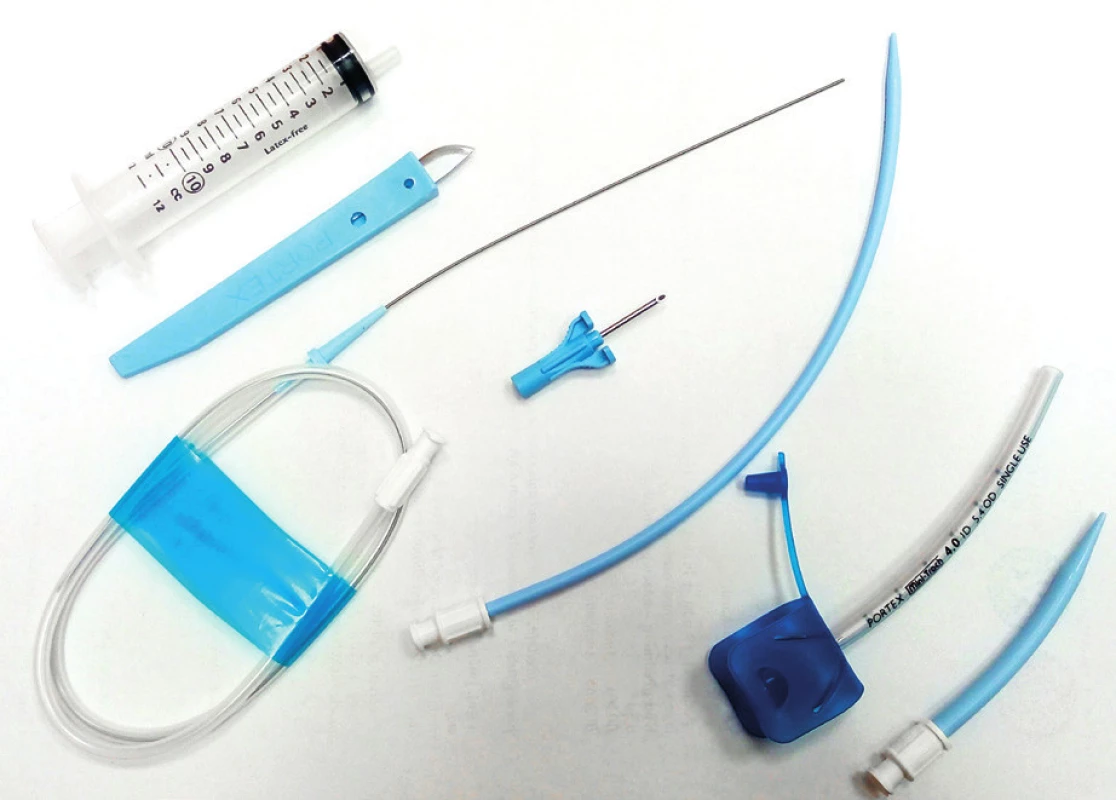

Představitelem těchto setů [10] je např. set Mini Trach Seldinger (obr. 7), kdy punkce trachey je v místě lig. cricothyroidem provedena jehlou a následně Seldingerovou technikou přes vodicí drát po dilataci predilatátorem je zavedena kanyla na zavaděči, který je následně odstraněn. Technika tak připomíná Ciagliho techniku punkční dilatační tracheostomie. Nevýhodou tohoto přístupu je subtilnost setu a několikakrokové provedení, které ve stresové situaci není ideální a i v optimálních případech trvá nejméně 30−60 sekund.

KONIOSTOMICKÉ SETY ZAVÁDĚNÉ TECHNIKOU „PO BUŽII“, BACT, CO-BACT

Technika „po bužii“ je v anglosaské literatuře též nazývána „Scalpel cricothyroidotomy“ [9], kdy skalpelem provedeme koniotomii s následným zavedením kanyly „po bužii“.

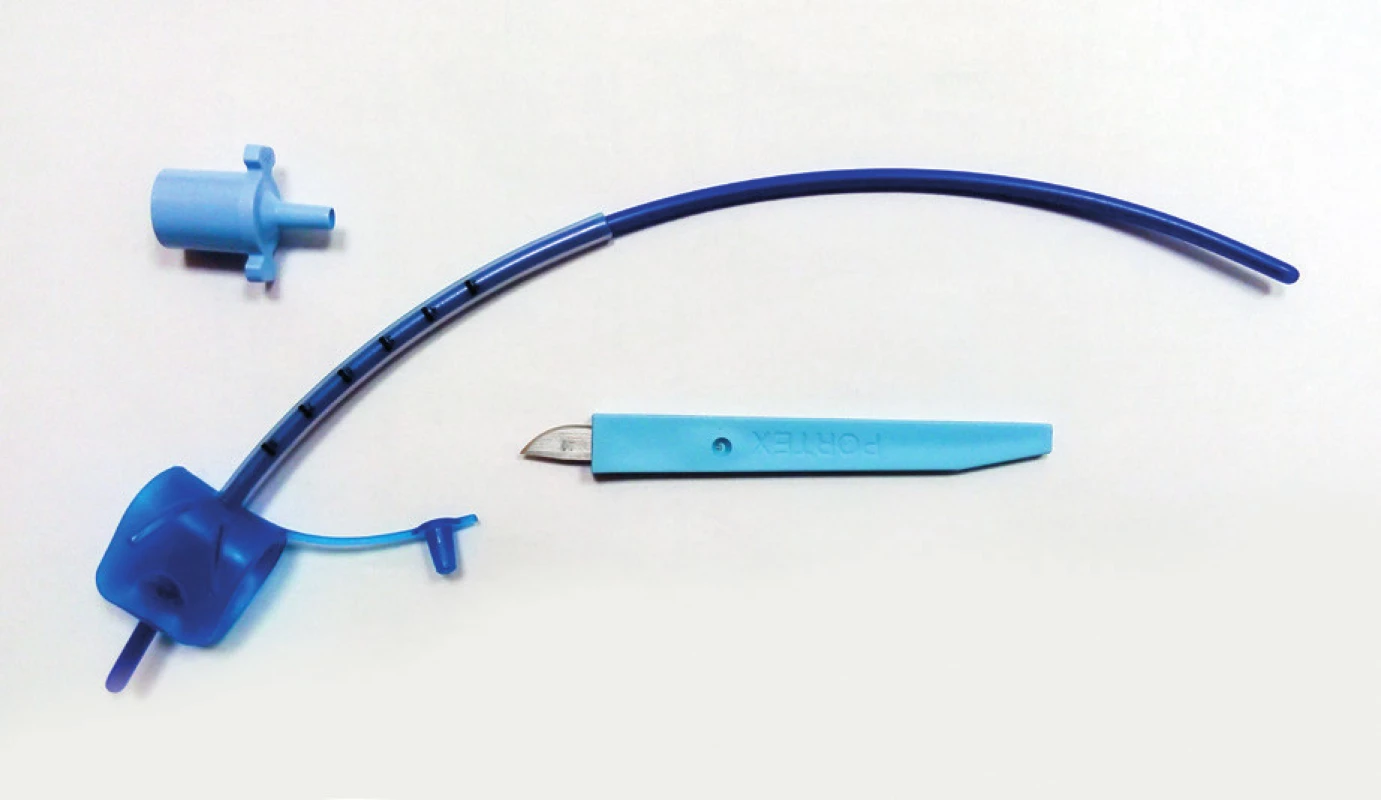

Typickým představitelem této techniky je set MiniTrach II. (obr. 8). Při provádění koniostomie touto technikou je ligamentum cricothyroideum protnuto „vbodnutím“ skalpelem přiloženým v soupravě. Ten svým rozšířením rukojeti a malou délkou kopí brání poranění zadní stěny trachey. Důležitá je již výše popsaná technika „V“ z prstů, kdy fixujeme kůži a podkoží k trachee (obr. 9a). Protnutí ligamenta provází typický vjem „křupnutí“, protože ligamentum je často kalcifikované. Při hlubokém uložení trachey je někdy možné s výhodou nejprve provést incizi kůží a následně si špičkou skalpelu ozřejmit − „osahat“ − tvrdou thyroidální chrupavku a vlastní proříznutí ligamenta provést v druhém kroku až pod ní.

Následně se otvorem/koniotomií zavede bužie do trachey, zpočátku kolmo (obr. 9b), ale velice záhy kaudálně po směru trachey (obr. 9c). Typickou chybou jsou pokusy o hluboké kolmé zavedení, protože trachea je relativně povrchně. Teprve po zavedení bužie uvolňujeme „V“ z prstů, aby se nám otvor v kůži neposunul proti otvoru v ligamentu. Typickým vjemem při zavádění tuhé bužie z tohoto setu při jejím napružení je „drnkání“ o jednotlivé tracheální chrupavky, tento vjem je zcela jedinečný a dává nám jistotu správného zavedení. Bužie se musí dát volně zavést, odpor může vyvolávat pouze tření bužie v incizi o kůži, paratracheální zavedení vyžaduje značné násilí a není zde vjem „drnkání“ o tracheální prstence. Po zavedené bužii se následně přetáhne přiložená kanyla (obr. 9d).

 Jedinou nevýhodou tohoto setu je, že kanyla nemá obturační manžetu, a proto je někdy obtížné zajistit adekvátní ventilaci například při plicním edému s nutností použití vyšších tlaků v dýchacích cestách.

Další variantou infraglotického zajištění, která je technicky v podstatě identická předešlé, je technika BACT (Bougie-Assisted CricoThyrotomy) [11, 12], někdy uváděná také jako „Bougie-guided cricothyrotomy“ nebo „Scalpel cricothyroidotomy“ [9]. Při této technice je skalpelem proříznuto ligamentum cricothyroideum, horizontálním řezem cca 1cm dlouhým, následně je jako vodič použita standardní intubační bužie, po které je přetažena „rotačním“ způsobem klasická tracheál­ní rourka č. 6,5 jen tak hluboko, až zmizí obturační manžeta, ne více (obr. 10d). V této chvíli je již špička kanyly v krátké vzdálenosti nad karinou trachey. Použití „rotačního“ způsobu je výhodné, protože eliminujeme možnost zaseknutí špičky tracheální rourky o kůži nebo ligamentum v místě zavedení.

Velikost 6,5 mm (místo doporučovaných 6 mm [9]) volíme proto, že kanylou tohoto průměru je po použití lubrikantu možná už i fibrobronchoskopická toaleta dýchacích cest, např. při případné aspiraci během obtížné intubace. Výhodou použití klasické tracheální rourky je obturační manžeta, která následně umožňuje plnohodnotnou ventilaci pozitivním přetlakem. Nevýhodou tohoto postupu je „absence“ komerční soupravy, která je stále připravena pro „rescue“ použití.

Variantou, která nám umožňuje rychlé použití klasického setu MiniTrach II. s výhodou identifikace správného uložení, tj. „drnkání“ o tra­cheální prstence, a výhodou prefabrikované soupravy a následné zajištění dýchacích cest kanylou s obturační manžetou, je technika, kterou jsme nazvali CO-BACT, konverze na BACT. Při této technice se v prvním kroku použije souprava s tuhou modrou bužií, kdy se zajistí v urgentní situaci oxygenace pacienta. Při selhání ventilace kanylou z komerční soupravy setu (nemá obturační manžetu = nemožnost dosáhnout adekvátních tlaků v dýchacích cestách) se v druhém kroku použije zkrácená endotracheální rourka č. 6,5 tak, aby byla kratší než modrá bužie ze soupravy (obr. 10a). Ta se zavede přes kanylu zpět do trachey (obr. 10b) a následně se po ní původní kanyla ze setu vymění za zkrácenou tracheální rourku č. 6,5 s obturační manžetou (obr. 10c,d), opět s výhodou s „rotačním“ zavedením do trachey.

MOŽNOSTI VÝUKY INFRAGLOTICKÝCH PŘÍSTUPŮ DO TRACHEY

Pro úspěšné zvládnutí všech výše uvedených technik je potřebný jejich pravidelný trénink. V našem zařízení i v jiných nemocnicích v České republice byly dlouhá léta využívány pitevny a výkony byly za dozoru zkušeného specialisty v technikách zajištění dýchacích cest prováděny a vyučovány na kadaverech [13]. Situace v Evropě se začala měnit po publikaci „Human Tissue Act“ ve Velké Británii v roce 2004 [14]. Ve Spojeném království téměř zcela vymizely studie prováděné na kadaverech a významně se omezil počet kurzů na kadaverech.

V České republice významně výuku na kadaverech ovlivnily zákony 296/2008 Sb., Zákon o lidských tkáních a buňkách a hlavně nový Občanský zákoník 89/2012 Sb., který v § 113 ods. 1 uvádí, že „Člověk má právo rozhodnout, jak bude po jeho smrti naloženo s jeho tělem“, a v odst. 2, že „Provést pitvu nebo použít lidské tělo po smrti člověka bez souhlasu zemřelého lze jen, pokud tak stanoví jiný zákon“, tzn. že člověk musí za svého života vyslovit souhlas s eventuální pitvou. Výklad tohoto zákona vedl k významnému omezení množství prováděných pitev, což ve svém důsledku snížilo možnost výuky na kadaverech.

Ta je ale ze zákona i nadále možná. Zákon o zdravotních službách č. 372/2011 Sb. výslovně umožňuje výuku infraglotického zajištění dýchacích cest, když v § 81 odst. 4 písm. b) uvádí, že „souhlas pacienta se nevyžaduje, jde-li o nácvik život zachraňujícího zdravotního výkonu koniotomie nebo punkce tenzního pneumotoraxu, přičemž nácvik lze provádět pouze v rámci patologicko-anatomické pitvy nebo zdravotní pitvy a za podmínky, že nebude zmařen účel této pitvy, a to zejména v případech, kdy vzniklo podezření, že příčinou úmrtí je trestný čin nebo sebevražda“.

Realitou po zavedení nového občanského zákoníku je však celkové snížení prováděných patologicko-anatomických pitev, a tudíž i horší dostupnost kadaverů a zhoršení možnosti organizace výuky.

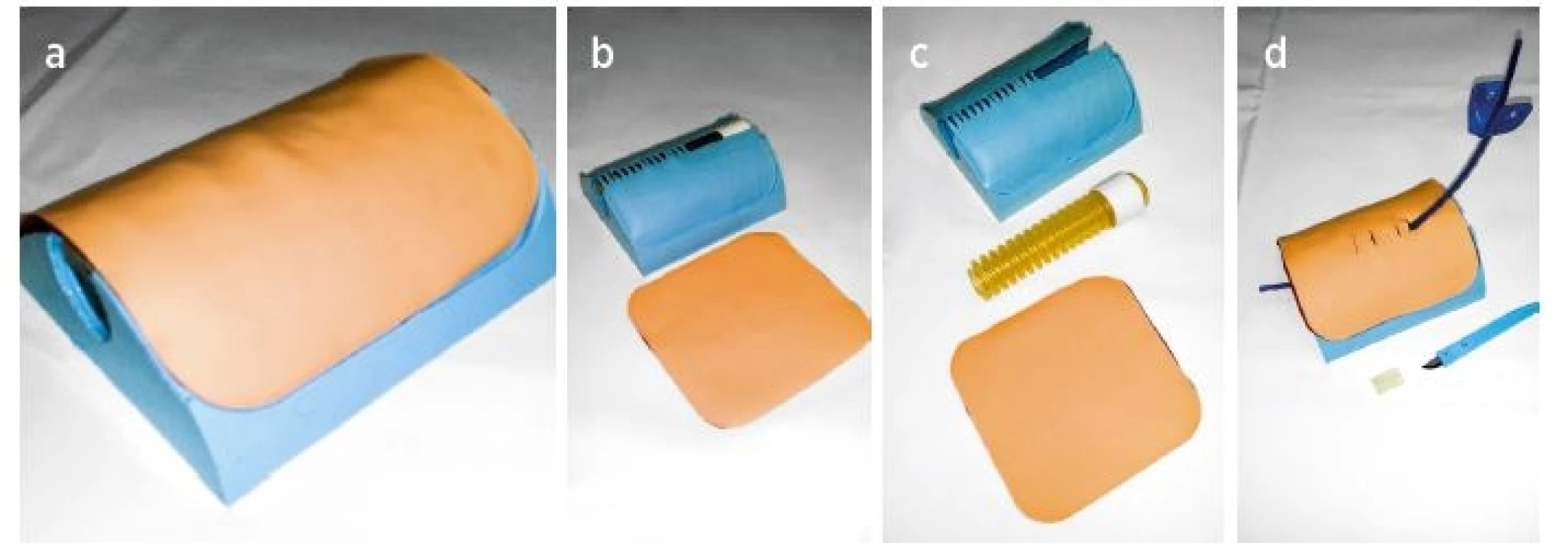

Z publikovaných studií jasně vyplývá, že výuka infraglotického zajištění dýchacích cest na kadaveru je přínosnější než na simulátoru [15, 16]. Další možností výuky jsou využití zvířat (prasata, ovce, vypreparovaný prasečí hrtan a trachea pokryté kuřecí nebo syntetickou kůží) [17]. Lze také použít komerčně dostupné modely – AirSim Advanced Combo (Trucorp), Emergency Care Training Manikin (Sakamoto), Cricothyrotomy Simulator (Laerdal) [18, 19]. Jednodušší a levnější variantou je použití speciálních gelových vaniček s vloženým modelem trachey a hrtanu a vyměnitelnou kůží, které používáme na našem pracovišti (obr. 11a−d).
