Projekt Spireta

Souhrn

Spireta byla základem mobilní ventilační techniky v Československu konce 70. a v 80. letech. Přístroj vznikl nejprve ve verzi pro vojenské využití (1977). Pracoval na osvědčeném principu přerušovaného přetlaku s použitím O₂ jako pohonného média a byl opatřen spolehlivým originálním mechanickým zařízením pro časování dechových fází (čs. patent Ing. G. Rumánka a technika I. Slámy, 1976). Vyráběn byl podnikem Chirana Stará Turá. Verze pro záchranné služby v kufříkovém provedení o hmotnosti 15 kg umožňovala kromě umělé plicní ventilace inhalaci kyslíku polomaskou a použití odsávačky, ve výbavě byly pomůcky k zajištění dýchacích cest a ventilace (vzduchovody nosní, ústní, gumové obličejové masky) a dvoulitrová tlaková kyslíková lahev. Fixně nastavený režim UPV bylo možné pomocí jednoduchého přepínacího ovladače použít zvlášť pro děti, ženy a muže.

Klíčová slova:
Spireta – Chirana – resuscitační technika – historie medicíny

ÚVOD

Základním mobilním ventilátorem pro resuscitaci v podmínkách přednemocniční neodkladné péče v Československu v 80. letech minulého století byla Spireta – přenosný automatický křísící přístroj pro děti a dospělé (obr. 1).

Přístroj byl primárně určen pro potřebu záchranných služeb „ku krieseniu osôb postihnutých dychovou nedostatečnosťou, napr. pri otrave plynmi, barbiturátmi, pri utopení, úrazoch el. prúdom a všade tam, kde je potrebná umelá ventilácia pľúc a inhalácia kyslíka“[1].

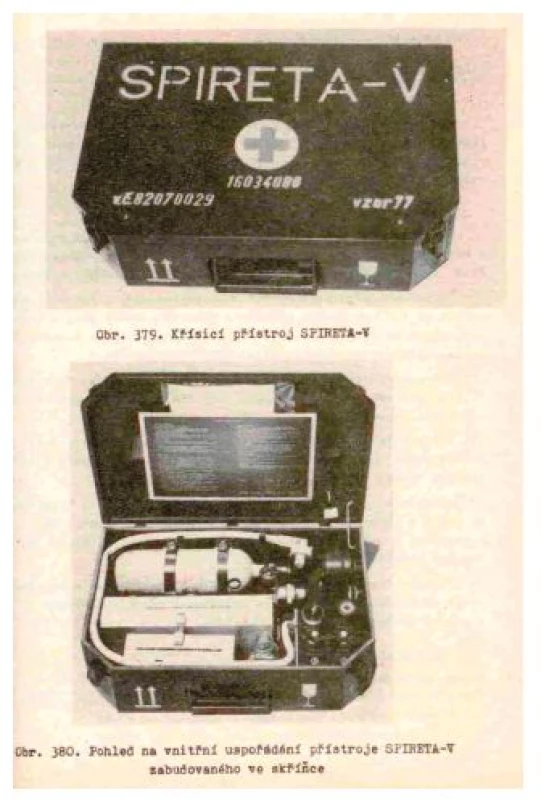

Verze pro vojenské využití nesla označení Spireta V (Spireta-V/vz. 77) (obr. 2).

Výrobcem Spirety, nejprve jako armádního typu, byla od roku 1977 československá Chirana, koncernový podnik Stará Turá. Její produkce byla ukončena na počátku devadesátých let 20. století.

ČESKOSLOVENSKÁ MOBILNÍ KŘÍSÍCÍ TECHNIKA CHIRANA

Značku Chirana, vytvořenou spojením slov chira = ruka a nářadí, užíval od roku 1930 výrobce přesných mechanických zařízení a medicínské techniky z Prahy-Modřan. Po roce 1948 byla modřanská provozovna začleněna do národního podniku Závody léčebné mechaniky, přejmenovaného v roce 1950 na „Chiranu“. Toto označení zůstalo zachováno i po přesunu výroby přístrojů pro lékařství na Slovensko do závodu Prema (složenina ze slov presná mechanika) ve Staré Turé koncem 50. let. Název Prema byl v roce 1965 změněn na Chiranu.

Z původní konstrukce Pulmotoru německé firmy Dräger (1908,1913), pracujícího na principu přerušovaného přetlaku, poháněného stlačeným kyslíkem, kde je přepínání z vdechu na výdech prováděno měchem a pružinou, vzešly československé poválečné přenosné křísící a inhalační přístroje Chirana K 200 a Chirana K 201. Šlo v podstatě o variantu originálního systému přístrojů Dräger vyráběných v 50. letech v pražské Chiraně. Chirana K 200 o hmotnosti 27 kg byla uložena ve špatně vyvážené dřevěné bedně pro přenášení dvěma osobami, byla opatřená tlakovými lahvemi s kyslíkem a s oxidem uhličitým. Příměs CO₂ bylo doporučeno využít pokud „by byl ošetřovaný dlouho v bezvědomí nebo když oživování postupuje pomalu“, „který pak zvyšuje podrážděním dýchacího středu sklon k obnovení spontánního dýchání“ [2]. Typ K 200 byl nutnou výbavou podniků s více zaměstnanci pro potřeby laické i profesionální resuscitace. Chirana K 201 byla variantou K 200 jako kovová schránka k nošení na zádech pro záchranářské účely v dolech a v těžkém průmyslu, k úspoře hmotnosti a rozměrů neobsahovala tlakovou lahev s oxidem uhličitým.

Výroba automatického křísícího přístroje tlakového Chirana – Prema KPT (název zkratkou počátečních písmen křísící přístroj tlakový) Ing. Bernreitera z konstrukčního oddělení modřanské Chirany probíhala od roku 1962 již v Premě Stará Turá. Přístroj vycházel opět z  novějšího typu ventilátoru Dräger. Patentová ochrana konstrukce původního přepínače dechových fází byla nahrazena složitějším zařízením přidáním některých v podstatě nadbytečných či náhražkových prvků. Přístroj tak byl od počátku zatížen podstatnou, trvale neodstranitelnou vadou vznikající zejména při jeho déletrvající nečinnosti a špatné údržbě. Kufříková verze nesla označení KPT-V. Přístroj s tlakovou kyslíkovou lahví, dávkovacími tryskami pro umělou plicní ventilaci a kyslíkovou inhalaci a s odsávačkou byl určen pro mobilní užití v lékařství a pro záchranářské účely. Designem již nápadně připomínal pozdější Spiretu. Verze KPT-N pro nemocniční zařízení vizuálně značně odlišného provedení jako systém gumového vrapovaného měchu v uzavřeném skleněném válci sloužila jako ventilátor v průběhu anestezie a byla také používána jako ventilátor spíše ke krátkodobé ventilaci z jakékoli indikace. Varianta KPT-D byla modifikací KPT-V uzpůsobená k nošení na zádech a užívaná především v dolech, v nouzi šla použít i jako samozáchranný aparát v nedýchatelném prostředí. Varianta KPT-L pro dlouhodobou umělou plicní ventilaci byla v experimentu [3, 4].

PROJEKT SPIRETA

Přístroj Spireta vznikl na základě původního požadavku československého Ministerstva národní obrany na repasování přístrojů Chirana-Prema KPT-V. Stovky záložních ventilátorů KPT-V v armádních skladech byly díky konstrukční chybě nefunkční. A to v době vojensko-politického napětí na konci 60. a počátkem 70. let! Naléhavým úkolem byl pověřen vojenský výzkumný ústav Konštrukta Trenčín, skupina Ing. Ondřeje Brychty, CSc. (autora koncepce úspěšného ventilátoru Chirolog 1) spolu s výrobcem Chiranou Stará Turá, nově vznikajícím týmem divize ventilační techniky. Příčinou se ukázaly nadbytečné prvky přístroje a použité materiály. Gumová těsnění ventilů v nečinném, skladovaném stavu rychle zvětrávala a docházelo k jejich slepení s kovovými sedly.

Vzniklo zcela nové originální řešení konstrukčního týmu Chirana – „zařízení pro automatické časové řízení přístroje pro umělé dýchání s přerušovaným přetlakem, opatřené pneumatickým generátorem tlakových pulzů“ – tzv. „cyklátor“ Ing. Gustáva Rumánka a technika Ivana Slámy s návrhem v roce 1973 a československým patentem č. 163023 z roku 1976. Cyklátor byl jedinečným spolehlivým řešením klíčového prvku – automatického mechanického časovače dechových fází, což společně s osvědčenou koncepcí přerušovaného přetlaku, užitím kyslíku jako hnacího média, jednoduchým a přehledným ovládáním a s absencí nespolehlivé socialistické elektroniky v přístroji, spolu s  relativně nízkou hmotností a snadnou přenositelností, učinilo ze Spirety zařízení pro umělou plicní ventilaci a péči o dýchání dobře využitelné v  nejrůznějších náročných mimonemocničních podmínkách.

Potenciál projektu Spireta, tj. civilní využití přístroje zejména pro potřebu záchranných služeb, byl techniky Ing. Rumánkem a Slámou a lékařským týmem pod vedením prof. MUDr. J. Pokorného, CSc., dále uchopen a rozvinut [5]. Otázka vojenského zařízení podléhajícího utajení a problematika omezení původní verze na předpokládané muže vojenského věku byla vyřešena technicky záměrně složitějším, ale dokonalejším přístrojem, osazeným třemi cyklátory, umožňujícími dokonalejší fixní nastavení rozdílných ventilačních režimů pro muže, ženy a děti a  jejich jednoduchou volbu, na rozdíl od původní vojenské verze s jedním cyklátorem. Název přístroje navrhl Ivan Sláma podle populární písně Babetta z muzikálu Kdyby tisíc klarinetů. Zrodila se československá Spireta, mobilní přístroj původní konstrukce, představující jeden z vrcholů medicínské techniky v omezených podmínkách tzv. východního bloku. Je dějinným paradoxem, že technickou stránku zásadního a původně armádního problému řešily politicky i ne zcela spolehlivé osoby, nahlíženo tehdejší optikou. Divize ventilační techniky národního podniku Chirana Stará Turá, z níž vzešel i úspěšný anesteziologický přístroj N8 s ventilátorem Elvent, ventilátor pro dlouhodobou UPV Edam či přístroj pro vysokofrekvenční ventilaci plic Chirajet 85, byla počátkem 70. let jistým odkladištěm talentů s cejchem dubčekovců zatracených politickými prověrkami (Ing. Rumánek od roku 1971) [6].

Společně s profesorem MUDr. Jiřím Pokorným, CSc., jako hlavním anesteziologem ČR spolupracovali na vývoji Spirety další přední veličiny oboru – např. MUDr. Vladimír Zábrodský (Praha), MUDr. Ivan Kusák (Brno), MUDr. Ondrej Bohuš (Zvolen), MUDr. Karol Kálig a MUDr. Milan Májek (oba Bratislava) a MUDr. Pavol Török (Košice) [5].

Vojenské verze Spirety-V vzniklo podle současných údajů výrobce pravděpodobně 3 596 kusů, verze pro záchranné služby více než 4 100 kusů. Jiné, neověřené údaje však mohou být i násobně vyšší, během mnohdy překotných privatizačních změn devadesátých let byla nenávratně ztracena či zničena část existující dokumentace k technice Chirany.

Po roce 1989 při náhlé dostupnosti zahraniční přístrojové techniky a v souvislosti se změnami u výrobce (privatizace) došlo k útlumu a následnému ukončení produkce Spirety. Během první poloviny 90. let byly nahrazeny na většině stanovišť záchranných služeb i v ostatních zdravotnických zařízeních. Spirety zachovalé do současnosti existují v kompletním a provozuschopném stavu pouze v počtu pouhých jednotek.

Jednoduchá armádní varianta V/vz.77 našla uplatnění ještě během prvních zahraničních vojenských akcí (Pouštní bouře, konflikt v Jugoslávii), Ing. Rumánek zmiňuje funkční vojenskou verzi v roce 2004 [6], jednotlivé přístroje typu V jsou pravděpodobně stále používány zahraničními uživateli v různých medicínsky omezených podmínkách či jsou součástí armádních depozit.

POPIS PŘÍSTROJE

Spireta ve verzi pro záchranné služby byla uložena v odolném koženkovém kufříku o rozměrech 500 × 335 × 180 mm, kompletní přístroj měl hmotnost 15 kg (vojenská verze s uložením v transportní khaki bedně).

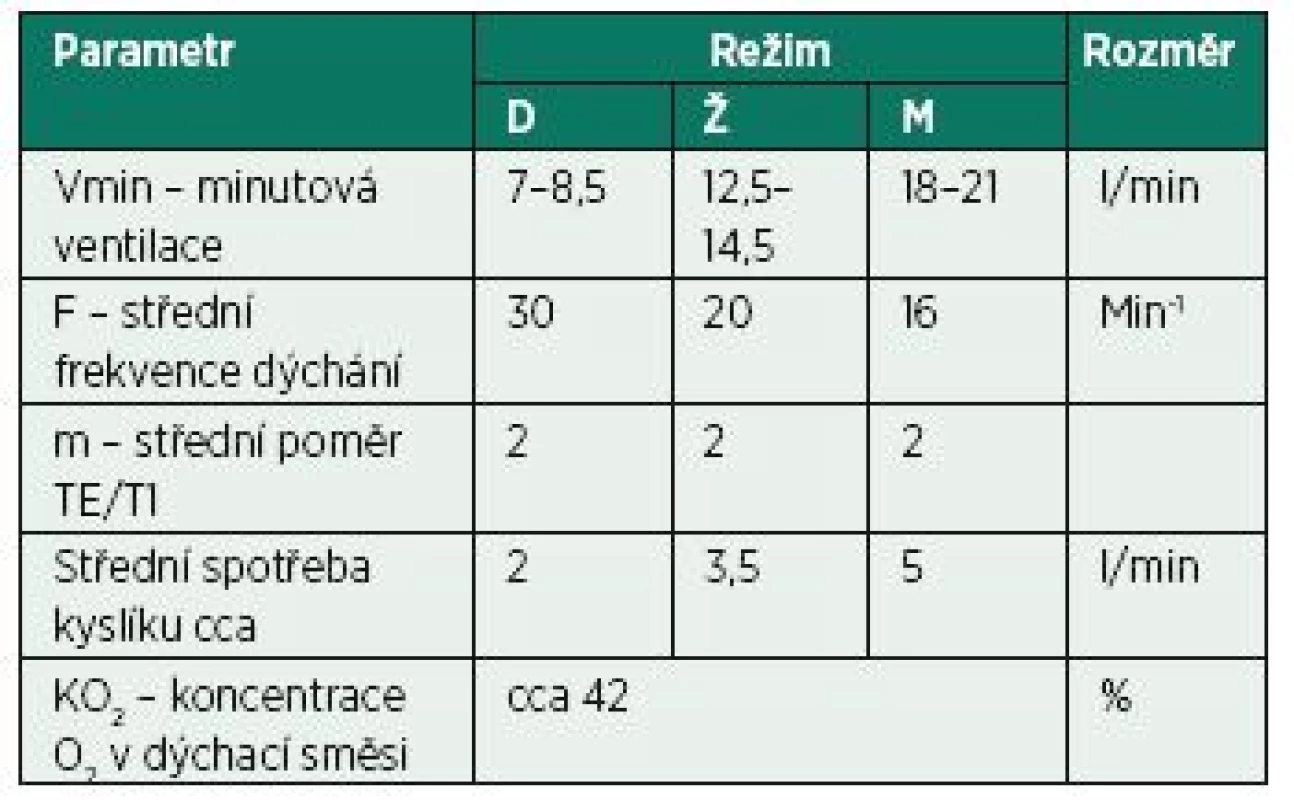

Zařízení pro umělou plicní ventilaci, umístěné v „ovládací skříňce“ z lehkého kovu uprostřed kufru, pracovalo na principu přerušovaného přetlaku, s časovým řízením délky vdechu a výdechu. Poměr doby vdech/výdech, dechová frekvence a dechový objem byly fixně nastaveny pro tři vzájemně přepínatelné ventilační režimy: pro muže (M), ženy a malé muže (Ž) a děti (D) – tabulka 1.

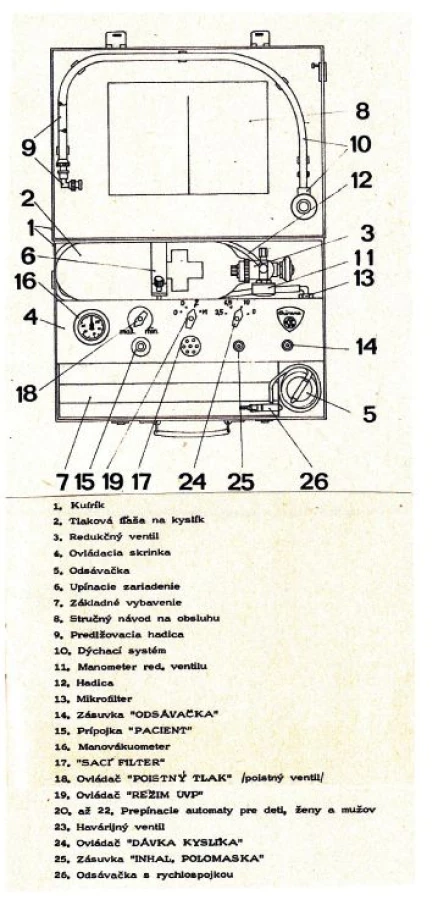

Ovládací skříňka obsahovala přehledně uspořádané ovládací prvky „pojistný tlak“, „režim UPV“ (polohy O vypnuto a režimy D – Ž – M), „dávka kyslíku“ umožňující při použití polomasky dosažení až 60% koncentrace O₂ ve vdechované směsi (v maximální poloze 10), kontrolní manovakuometr umístěním vlevo typický pro ventilační techniku značky Chirana, sací filtr a výstupy pro připojení hadice dýchacího systému umělé plicní ventilace („pacient“), inhalace kyslíku („inhalační polomaska“) a odsávačky („odsávačka“) použitelné k toaletě dutiny ústní i plic.

V pojistném třmeni za prostorem ovládací skříňky byla upnuta ocelová tlaková kyslíková lahev o objemu 2 l (stlačený medicinální kyslík sloužil jako pohonné médium přístroje) s redukčním ventilem, který bylo možno pomocí delší spojovací hadice připojit i na jiný náhradní zevní zdroj kyslíku.

V čele kufru byla skleněná lahev odsávačky (o objemu 300 ml) a kovové uzavíratelné pouzdro s vybavením – inhalačním systémem s PE průhlednou polomaskou s přívodnou hadicí, gumovými polomaskami č. 1, 3 a 5, vzduchovody ústními podle Guedela č. 5, 6 a 7, vzduchovody nosními č. 10 a 12, plastovým klínovým rozvěračem úst, rovnými kovovými nástavci k tracheální rource, náhlavními páskami tří- a čtyřpramennými pro přichycení polomasky a s odsávacím systémem pro odsávačku (odsávací katétr CH16). V odklopném víku kufru byla sponami přichycena hadice dýchacího systému a na kovové tabulce umístěn návod k obsluze přístroje (obr. 3).

PRÁCE S PŘÍSTROJEM

Spireta byla určena pro umělou plicní ventilaci či inhalaci kyslíku polomaskou při dostatečně zachovalé spontánní ventilaci, byla vybavena pomůckami k péči o dýchací cesty a k jejich zajištění za užití vzduchovodů ústních a nosních. Laryngoskop a endotracheální kanyly součástí verze pro záchranné služby nebyly, přístroj jimi byl obvykle v běžném provozu doplněn. Umožňovala i péči o dýchací cesty a dutinu ústní užitím vestavěné odsávačky.

V klidovém stavu přístroje byly ovladače „režim UPV“ a „dávka kyslíku“ nastaveny do polohy vypnuto – O, kyslíková lahev byla uzavřena.

Otevřením tlakové kyslíkové lahve se Spireta uváděla do pracovního režimu (lahev o objemu 2 l, celkový objem plynu v láhvi 300 l, plnící tlak 14,7 MPa, výstupní pracovní tlak 3,5 MPa za redukčním ventilem). Kontrola tlaku a náplně kyslíkové lahve byla a vždy zůstane rutinní nutností!

Umělá plicní ventilace se jednoduše aktivovala přepnutím ovladače „režim UPV“ do příslušné pracovní polohy (D, Ž či M) – viz tabulka 1.

Hadici dýchacího systému bylo možné připojit k tracheální kanyle u intubovaného pacienta (ve výbavě přístroje sada kovových koncových nástavců k ET kanyle pro připojení dýchacího okruhu), nebo byla možná ventilace při užití odpovídající obličejové masky. Pryžové náhlavní pásky sloužily k dokonalejší fixaci masky k obličeji a k hlavě. Návod k obsluze přístroje zdůrazňoval nutnost kontroly, případné toalety, zprůchodnění a udržení volných dýchacích cest polohou (záklon hlavy s vypodložením oblasti ramen o cca 6–10 cm – tzv. vylepšená poloha) a odpovídající supraglotickou pomůckou (nejčastěji ústním vzduchovodem) před napojením na masku.

Vzduch přisátý do přístroje z okolí přes sací ventil byl obohacen o medicinální kyslík na výslednou koncentraci 42 % O₂ ve směsi, kterou byl pacient v režimu UPV ventilován.

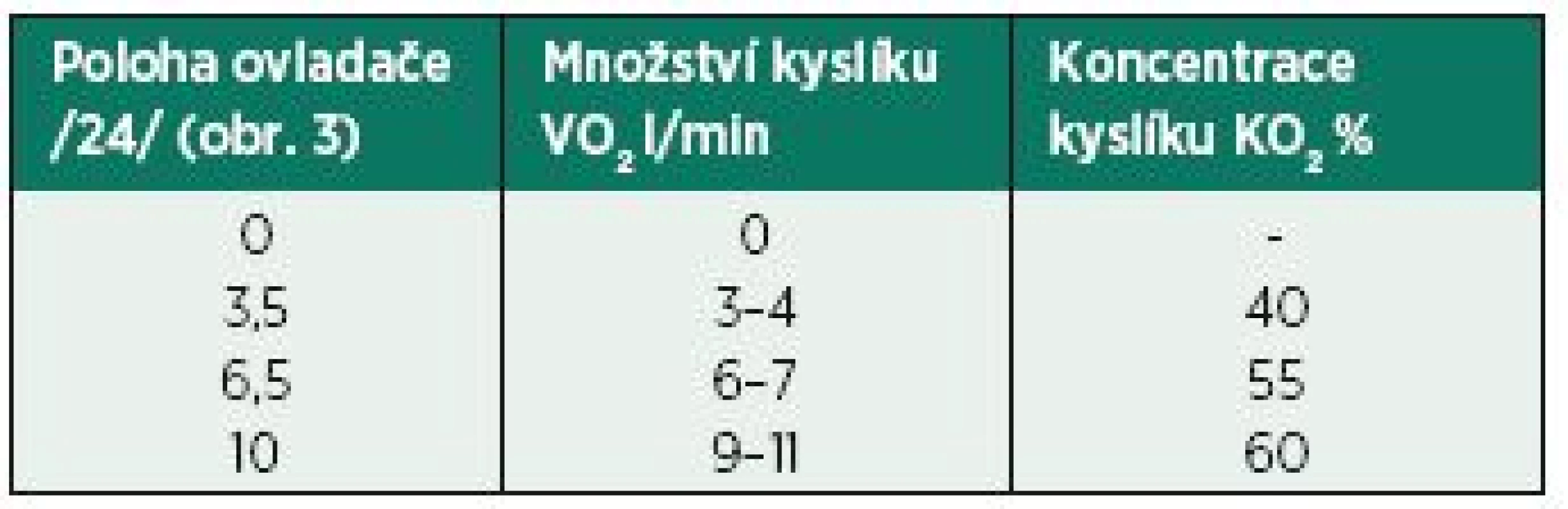

Inhalace kyslíku byla aktivována zapojením konektoru přívodní hadice polomasky do příslušné zásuvky „inhalační polomaska“ a nastavením ovladače „dávka kyslíku“ do maximální polohy 10 (při průtoku cca 10 l/min dosaženo až 60% koncentrace O₂). Nastavenou dávku bylo doporučeno v  případě potřeby snižovat postupně, asi po dvou minutách – v poloze 6,5 koncentrace O₂ cca 55 % a v poloze 3,5 koncentrace O₂ 40–42 % – tabulka 2.

Odsávačka se uváděla do činnosti zapojením konektoru do zásuvky „odsávačka“. Spotřeba kyslíku činila asi 10 l/min. Odsávací katétr CH16 umožňoval odsátí z nejčastěji užívaných ET kanyl č. 7,0 a 8,0.

Při předpokládaném déletrvajícím použití Spirety (nad 30 minut provozu) bylo výhodou připojení k jinému zevnímu zdroji kyslíku (redukční ventil s delší spojovací hadicí).

Doporučeno bylo sledování pohybu ukazatele manovakuometru (periodicky se opakující změny tlaku v dýchacím systému se stálou amplitudou) a monitorování stavu pacienta: „taktiež občas sledujte, či sa u pacienta neobjavujú cyanotické príznaky /zmodralé pery, nechty, ušné boltce/, prípadne iné příznaky, vyplývajíce z nedostatku kyslíka /zrýchlenie, spomalenie, zoslabnutie tepu apod./ [7].

Poděkování autora Ing. Gustávu Rumánkovi, Stará Turá, Slovensko, za korespondenci a osobní vzpomínky k přístroji Spireta, 2015 a p. Miloši Večeřovi z firmy WOK za poskytnutí fotografie č. 2.

Práce byla publikována jako ústní sdělení na X. olomouckých dnech urgentní medicíny v  listopadu 2015.
